腦網絡是隨時間動態變化的時空現象。功能成像方法致力于無創地評估這些潛在的過程。來自卡耐基梅隆大學大學的Sohrabpour等人提出了一種新的源成像方法：使用高密度的腦電圖記錄來繪制腦網絡。

這種方法客觀地解決了傳統源成像技術的長期局限性，即難以客觀地估計潛在源的空間范圍以及時間演化。研究者們通過直接比較36例局灶性癲癇患者的顱內腦電圖（iEEG）結果和手術切除結果來驗證該方法。本研究共分析了1027次放電和86次發作，結果展示了此方法在無創性電生理測量中成像腦網絡的位置和空間范圍的能力，特別是對于發作期和發作期內的腦網絡。本方法為無創性研究大規模動態腦網絡提供新方法。本研究發表在Nature Communications雜志。

方法

   參與者信息

   本研究共納入36例患者。這些患者由醫生根據ILAE(international league against epilepsy,國際抗癲癇聯盟)系統評分，平均監測18個月(隨訪時間)。在19個月的隨訪期內，21名患者被評為ILAE 1（完全無癲癇發作），3名患者被評為ILAE 2（無癲癇發作，只有先兆），12名患者在15個月的隨訪期內被評為ILAE 3-6（非癲癇發作）。

       算法概要

    本研究使用ESI(electrophysiological source imaging, 電生理學源成像)優化算法，使FAST-IRES(fast spatiotemporal iteratively reweighted edge sparsity,快速時空迭代加權邊緣稀疏性)算法適用于動態數據分析。該算法的基本思想是，EEG/MEG記錄的源不是極度聚焦的，而是聚焦擴展的，因?yàn)?/span>EEG/MEG信號是許多同步神經元集合的突觸后電位的疊加。此外，隨著時間的推移，這些放射源相互疊加，在頭皮上可以檢測到這些放射源的活動過程?；谶@些前提，我們假設，如果通過成分分析從頭皮記錄中描繪出潛在腦活動的TBF(time basis function,時間基函數)，則估計TBF的每一行對應于一個空間擴展的焦點源。優化問題的類型基于這些假設的求解形式如下：

    其中，?(t)是感興趣間隔內頭皮電位（或磁場）測量值（E×t矩陣，其中E是測量次數，t是給定間隔內的時間點數），K是lead field矩陣（E×N矩陣，N是源數），j是大腦區域的未知電流密度（anN×Nc矩陣，其中Nc是TBFs的數目），A是時間過程激活矩陣（Nc×T矩陣）或TBF，由A=[a1（T），a2（T），…]，β²本質上是噪聲功率，由差異定理確定，∑是根據基線活動度Wd確定的噪聲協方差矩陣，iL?1和WiL?1是與每個j_i相關的權重，用IRES迭代中確定的相同規則進行更新，V是離散梯度算子，α是正則化項中兩項之間的超參數平衡，將使用L曲線方法進行調整。

       FAST-IRES原理、限制和參數：

   FAST-IRES的主要原則可以歸納為四個部分：

1. 利用L1范數正則化項最小化源的邊界。空間梯度的L1范數，即相鄰兩個源的振幅之差--邊緣，被最小化。這使得解決方案能夠在有限的位置或邊緣進行突然的更改或跳躍。這是由于L1范數的性質，在有限數量的矢量元上允許振幅突變，而L2范數則強制執行平滑。

2. 最小化L1范數會強制源具有零背景(zero background)，從而抑制恒定背景。

3. 定義參數的平衡項。L曲線法可以客觀地實現這一目標。

       4. 進行迭代加權。

其中正則函數的兩個項被加權。為了評估L曲線對FAST-IRES估計的影響，必須承認參數α影響源估計，因?yàn)樗谡齽t化的兩個項之間提供了平衡。但是，可以使用L曲線方法來調參。L曲線法基于Pareto最優化思想，即正則化的兩個項都應盡可能小，通常選擇與L曲線拐點相對應的α值。這種方法本身并不是主觀的。但是，由于噪聲或其他不可預測的因素，曲線可能會發生一些變化。這是一種不能排除的可能性。我們在補充圖13中提供了一個例子，表明即使在L曲線彎曲處附近將α改變10倍也不會對解產生太大影響。我們認為，提出的算法對α的適度變化是魯棒的，并且使用L曲線方法可以系統地減少需要考慮的α的范圍，因此它似乎不會嚴重影響源估計。

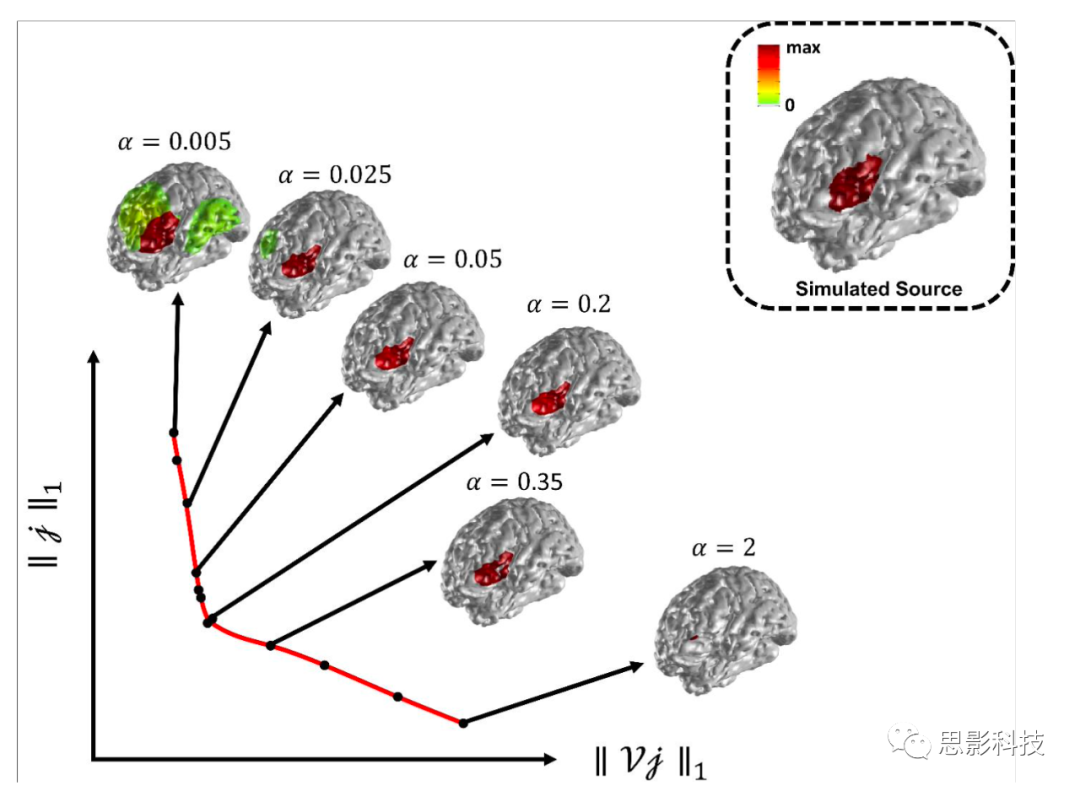

補充圖13  L曲線和選取不同α對估計的影響示例



   數據記錄與處理

   患者在術前評估階段接受76導EEG記錄。通道排布為10-10系統，使用CPz電極進行重參考。原始數據采樣率為：500 Hz，高通濾波1 Hz，以去除數據中的虛假慢活動和可能的直流漂移。對于發作性信號，進行20–30 Hz低通濾波器，而對發作間期信號進行50 Hz低通濾波。

    對于每一位患者，使用受試者的個人磁共振成像（MRI）建立個性化的頭模型，形成由K表示的lead-field矩陣。采用三層邊界元方法（BEM，boundary element method）模型求正向解，得到lead-field矩陣。該模型由三層組成，分別代表大腦、顱骨和頭皮，其相應的電導率分別為0.33、0.0165和0.33 s/m。采用皮層電流密度（CCD，cortical current density）模型開發FAST-IRES方法。

       ICA及成分選擇

   為了去除信號的噪聲，提取TBF，我們對EEG信號進行了獨立成分分析(ICA)。棘波數據和發作數據的處理方式不同。

    對于發作數據，在每次發作中，選擇發作開始前10s至到發作結束的數據（癲癇發作時間由訓練有素的癲癇學家標記），對每次發作進行分析（在兩名癲癇發作持續時間超過2-3分鐘的患者中，只選擇前2分鐘）。使用EEGLAB工具箱（版本14.1.1b）中的logistic infomax ICA算法進行ICA。ICA將發作數據分解為空間固定源和時間獨立源。

   在ICA運算結束后，人工識別并去除眨眼、眼球運動等常見偽跡成分。此外，為了識別與癲癇發作相關的成分，我們選擇了與癲癇發作時間演變高度相關的獨成分（ICs），即發作前無癥狀或活動較少，發作后活動性較高。使用這些成分的時間進程作為TBF，隨后將其輸入FAST-IRES算法。

    對于棘波數據，我們在每個患者中選擇發作棘波周圍2s的是數據并進行拼接，對拼接好的信號進行ICA分析。在存在多個棘波類型的患者中，我們對每種棘波類型獨立執行該過程。數據分析與之前類似，主要區別有兩個：

    1.對發作期間數據進行1-50Hz的帶通濾波。

    2.剔除明顯的偽跡成分后，對棘波數據的時間進程做平均。

    然后，我們檢查了這些平均的時間進程，當他們在棘波點（與基線相比）出現明顯的振幅增加時，將其作為與棘波相關的成分。將平均的時間進程輸入FAST-IRES，以解決源成像問題。

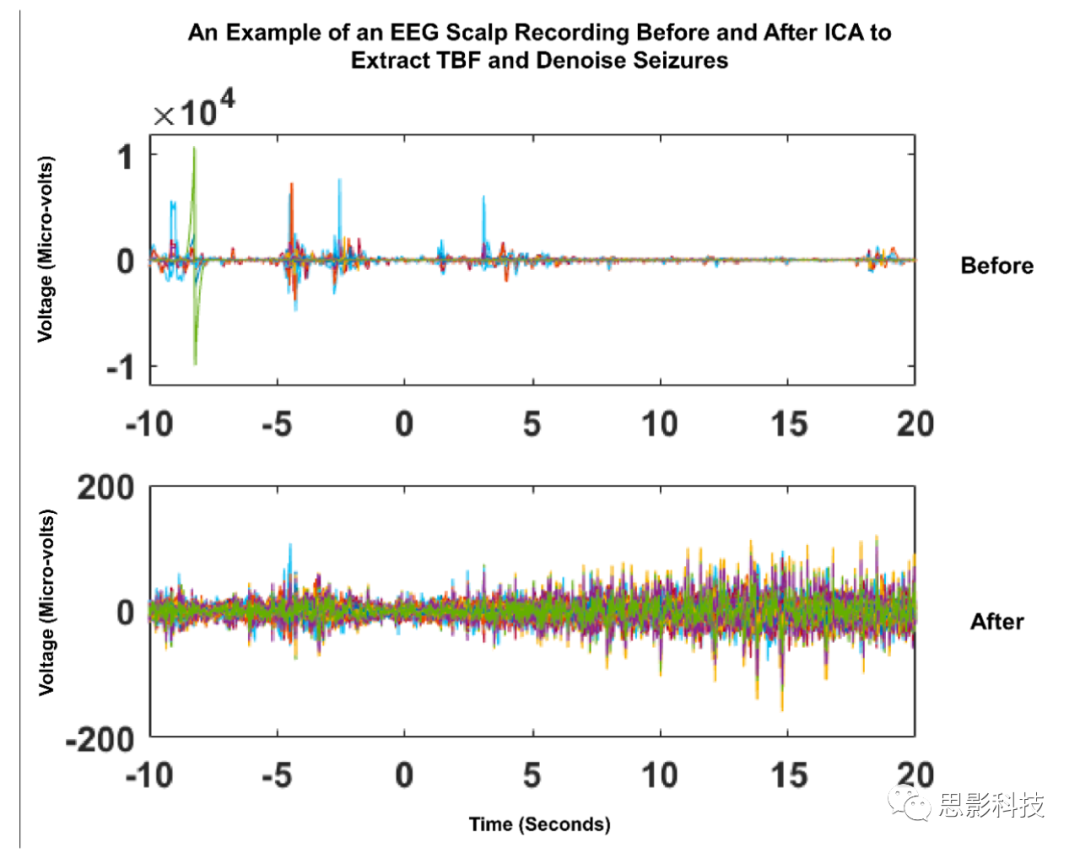

補充圖14  ICA去噪效果示例



   頻譜分析

   在對發作數據進行去噪并形成TBF后，將FAST-IRES算法應用于癲癇發作后3-5s的數據中。以這種方式，獲得了在癲癇發作初始階段的時空分布。與我們對癲癇發作傳播和節律性的預期一致，這種分布不斷波動并迅速傳播，迅速涉及不在SOZ(seizure onset zone,癲癇發病區)內甚至空間上與之相鄰的區域。對于顳葉癲癇患者，活動可能在幾毫秒內傳播到對側葉，這使得從源空間分布確定SOZ的任務變得困難。事實上，在我們研究的中，有13名患者在發作后（最早，在發作后幾秒鐘后）出現繼發性全身性癲癇發作或向?qū)?cè)擴散。在IC選擇過程中，觀察到對側成分，并且這些成分通常包括在TBF（時間基函數）中，因?yàn)槲覀冾A(yù)期并觀察到癲癇向?qū)?cè)的傳播（補充圖15）。

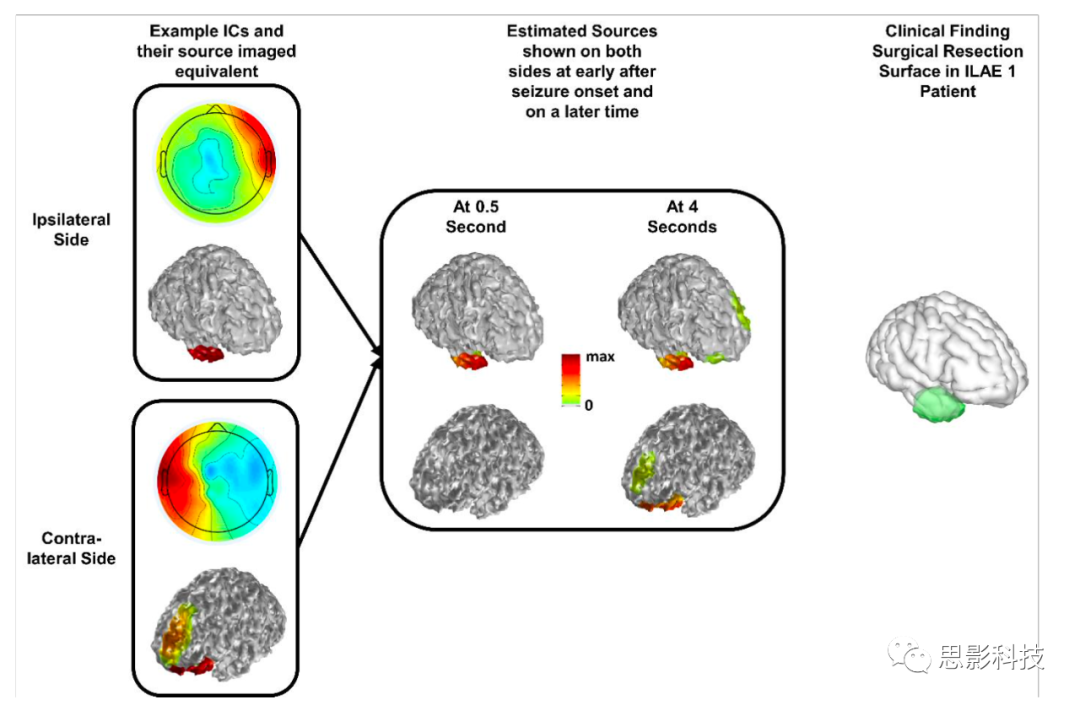

補充圖15 顳葉癲癇患者的發作傳播示例



    根據發作性源成像的文獻，在主頻率處進行濾波以獲得更具空間相關性的信號。為此，在所有通道上，計算發作前5s和發作后5s數據的平均功率進行對比。分別將發作前和發作后的數據，按照1s時長進行分段，先計算每個時段的平均功率，再進行總平均，最終得到兩個平均功率：發作前和發作后。比較兩個頻譜并選擇存在顯著差異的頻段進行后續分析。選擇標準是：發作后功率必須大于發作前，并且只選擇頻譜中最強大的一個，并按照所選頻率對數據進行帶通濾波。隨后計算并顯示癲癇發作開始時1秒間隔內該頻段的平均功率，如圖5a。

    定義性能指標

   使用重疊指標(overlap metric)，比較估計源的形狀和相對位置與真實情況的差異情況。計算估計源和切除區域之間的重疊量，并除以切除面積或估計源的面積，得出標準化重疊比（NOR，normalized overlap ratio）。這也說明了兩個分布之間的匹配程度，兩個比率的理想值都是1。如果得到一個高估或低估的解，兩個度量值中的一個將接近1，而另一個將顯著降低。在一些統計和計算機科學文獻中，這兩個NORs也被稱為精確度和召回率。

    本文中使用的另一個性能指標是定位誤差（LE,localization error），它被定義為每個SOZ電極之間的平均最小距離（在接受iEEG植入的患者中計算）和估計的EZ(epileptogenic zone,病灶)之間的平均最小距離。

       比較FAST-IRES時間進程與顱內痕跡。

   為了評估我們估計的時間進程與真實時間進程（即潛在源活動的時間進程）的接近程度，對一名患者進行了額外的分析。在這項分析中，FAST-IRES估計的活動時程平均分布在外側顳前區和海馬旁深部皮質，在那里放置了顱內電極，最終確定為SOZ。這些平均時間進程與這兩個區域的平均顱內軌跡相關，并且兩個區域的平均相關性達到0.6。對這名患者分析的所有三次發作重復這一過程，對于每一次發作，提取的時間過程與iEEG電極記錄的三次隨機選擇的癲癇發作進行比較。

    統計檢驗和可重復性

   為了確定棘波和發作信號評估的性能指標之間的統計差異，我們采用了置換檢驗?？紤]到這里所研究的性能指標不太可能來自正態分布，而且樣本量有限，我們更傾向于使用置換測試。比較兩組的癲癇發作分析結果和棘波分析結果。使用MATLAB進行的置換檢驗次數為104次，顯著性水平為p<0.05。本研究還進行了其他雙側統計檢驗，如Welsh的雙樣本t檢驗和Wilcoxon秩和檢驗，并且能夠得出類似的結果。

結果

   擴展源的蒙特卡羅模擬

   該方法的基本思想是同時估計潛在源的時空分布，而不是在每個時間點估計其潛在的空間分布。這使得開發更高效和準確的算法和更精確的大腦基本過程建模成為可能。假設潛在源在空間上是集中的，也就是說，局限于大腦的局部區域，不包括大腦皮層的很大區域。我們把具有這種特性的源稱為聚焦擴展源。這種特性，很可能不是癲癇源特有的，在其他大規模的現象中也被提出過，在頭皮水平測量時，必須同步激活延伸的皮層區域，以產生可檢測的信號，如EEG和MEG。請注意，腦活動的精細微尺度組織，在EEG/MEG或任何表面記錄中都無法感知，我們在這項工作中并不聲稱能夠恢復這些來源。

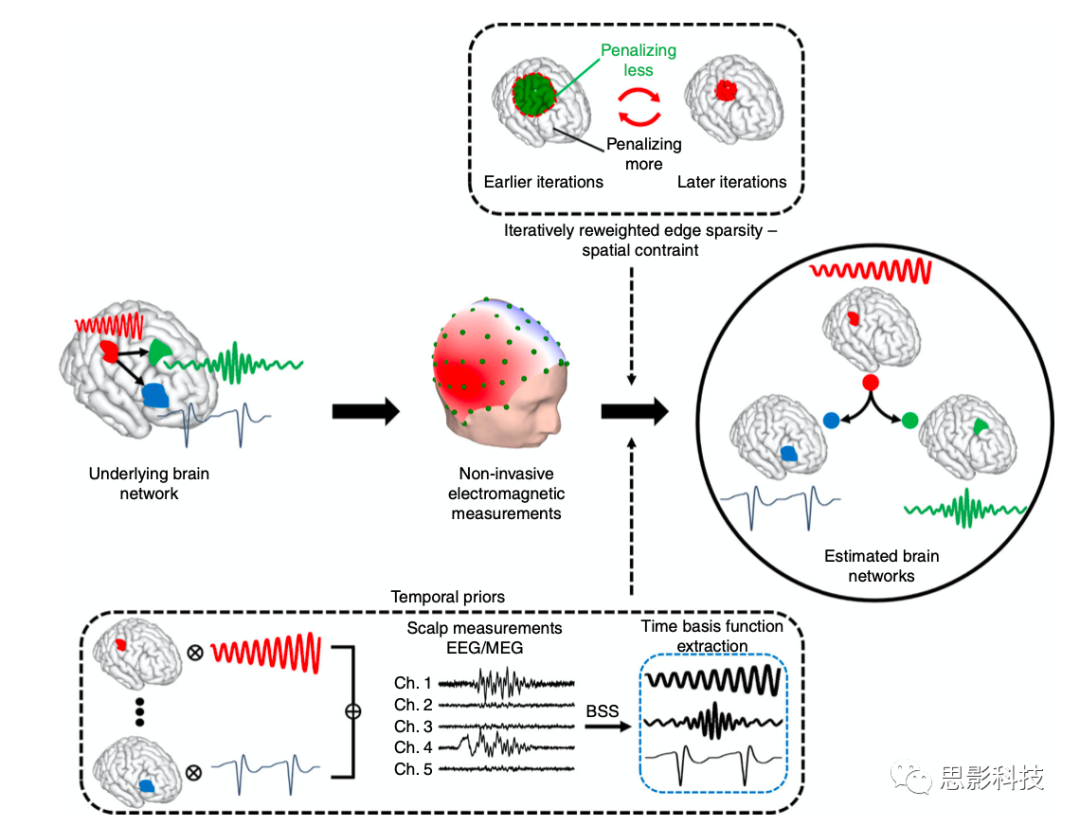

圖1 時空源成像方法的概念



    聚焦擴展源的想法是模擬大規模的腦信號和腦組織，這些信號和組織通常記錄在EEG和MEG等頭皮測量中。我們工作的一個關鍵特征是從數學上捕捉大規模腦組織的這一基本特性，并開發求解這些數學模型的計算工具。每一個聚焦擴展的空間源都有其獨特的活動時間過程，對應于其振幅隨時間的變化。由于所有源的活動都是線性疊加形成腦電記錄的頭皮電位，因此利用盲源分離（BSS，blind source separation）技術，可以從頭皮測量值中描繪出源活動。此外，空間約束，如聚焦和活動與背景噪聲之間存在明顯的邊界，可以通過迭代的方法實現稀疏性，最終促進聚焦擴展源。

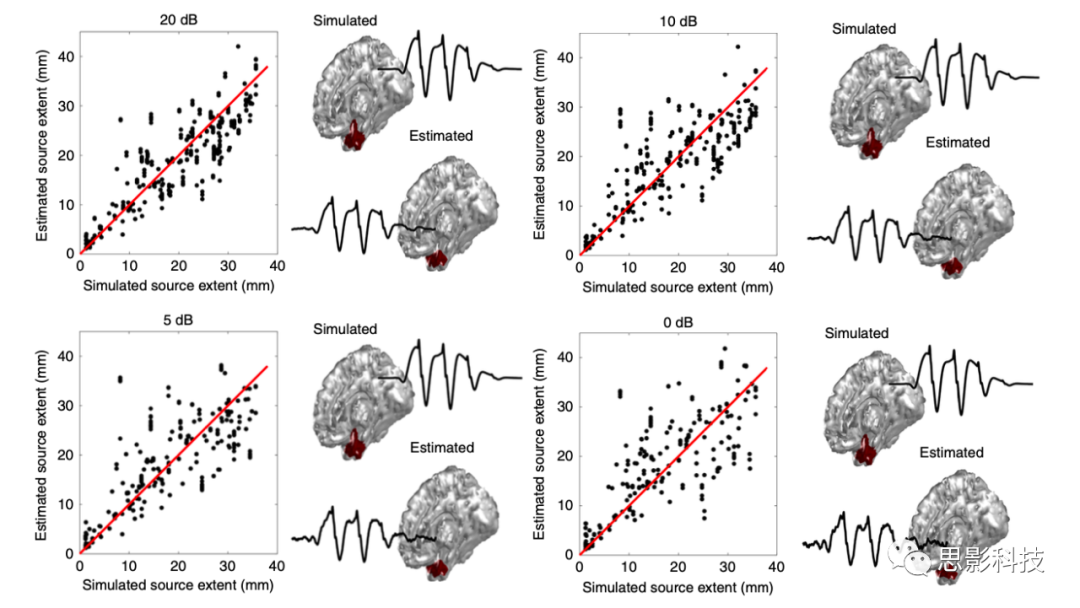

圖2 擴展估計的蒙特卡洛模擬結果

在四種不同信噪比條件下，我們的FAST-IRES算法估計范圍的結果與模擬源范圍進行了對比。四個圖中的紅線為參考線。



    為了深入研究我們的理論在可靠地確定底層源的范圍方面的性能，我們進行了蒙特卡羅模擬（圖2）。在這個模擬中，我們選擇了大腦皮層上的隨機位置，在這個位置模擬了一個擴展源，并計算了這些源產生的EEG信號。圖2展示了我們的模擬結果，它是一個典型的mesio時間源，它在所有的信噪比條件下都是局部的。此源的活動估計時間過程與模擬的時間過程非常匹配。這些結果的Pearson相關值顯著較高，為0.88。

   臨床數據分析結果概述

         對于所有形式的機器學習或結構化分解，識別相關的特征向量對于定量評估和結果的可解釋性至關重要。在我們的例子中，為了對癲癇活動進行成像，我們首先需要從EEG記錄中提取已知的癲癇特征，即發作間期的棘波和癲癇發作。我們研究了36名患有局灶性癲癇的患者，他們接受了手術治療難以控制的癲癇發作。高密度EEG記錄對于在ESI成像過程中獲得準確的解決方案非常重要。我們開發了一種新的高密度（76通道）EEG技術，它允許我們在接受術前監測的病人中記錄連續幾天的腦電圖，以捕捉發作間期事件和癲癇發作。我們分析這些新的數據來估計EZ，并定量比較我們的無創性ESI結果與有創iEEG結果以及手術切除結果。癲癇發作是由經驗豐富的癲癇學家確定和標記的，同時，研究小組為每個患者提取了棘波。

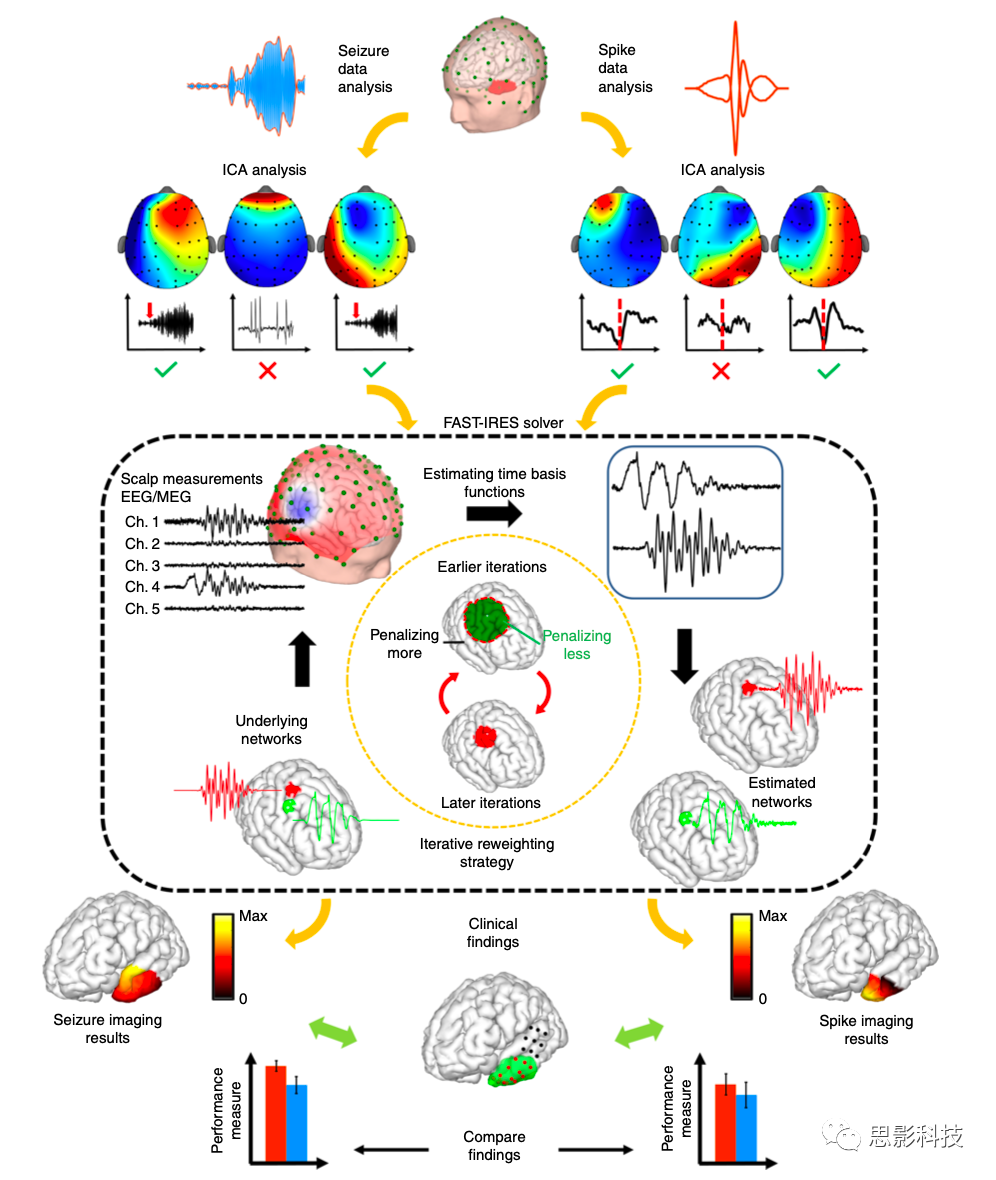

圖3 研究設計概覽

圖中描述了分析流程：

上：這項研究的主要兩個方面展示了如何從EEG記錄中提取棘波和發作數據，去噪，并確定它們的TBF（時間基函數），并將其輸入FAST-IRES中。

中：FAST-IRES源成像方法考慮了源的空間范圍和焦點。算法的輸出是潛在源的時空分布，從中提取EZ并與臨床結果進行比較。

下：最后，通過比較癲癇發作間期活動和FAST-IRES的發作活動來評估癲癇特征的表現，并將估計的EZ與臨床結果進行比較。



    我們分析了癲癇發作和發作間期棘波，對比了每種特征的評估結果與臨床發現的質量和一致性（圖3）。獨立成分分析用于抑制噪聲，并確定潛在源的TBF。如前文介紹，選擇TBF的標準對于棘波和癲癇發作數據是不同的。一旦計算出TBF，對棘波和癲癇進行源成像處理，并將每個特征的估計值與手術切除的體積和/或癲癇發作區（SOZ）的顱內電極進行比較（圖3下）。

       棘波成像

      一般認為，棘波來自刺激區，這與SOZ不同。雖然刺激區和SOZ的定義很簡單，也很容易評估，但事實證明EZ(發病區）是難以捉摸的。臨床上，EZ被定義導致癲癇發作的最小組織量。這個定義很抽象，很難評估。最接近EZ的可測量特征很可能是術后無癲癇發作的患者的手術切除量。為了便于比較，手術切除體積可以被認為是偽EZ或真EZ。雖然先前的文獻明確地證明棘波成像結果與臨床確定的EZs一致，但是棘波成像結果與來自發作記錄的成像結果之間的關系仍然不確定。我們在本研究中調查了這種關系，以確定這些特征中的哪一個可以提供關于EZ的更多相關信息。

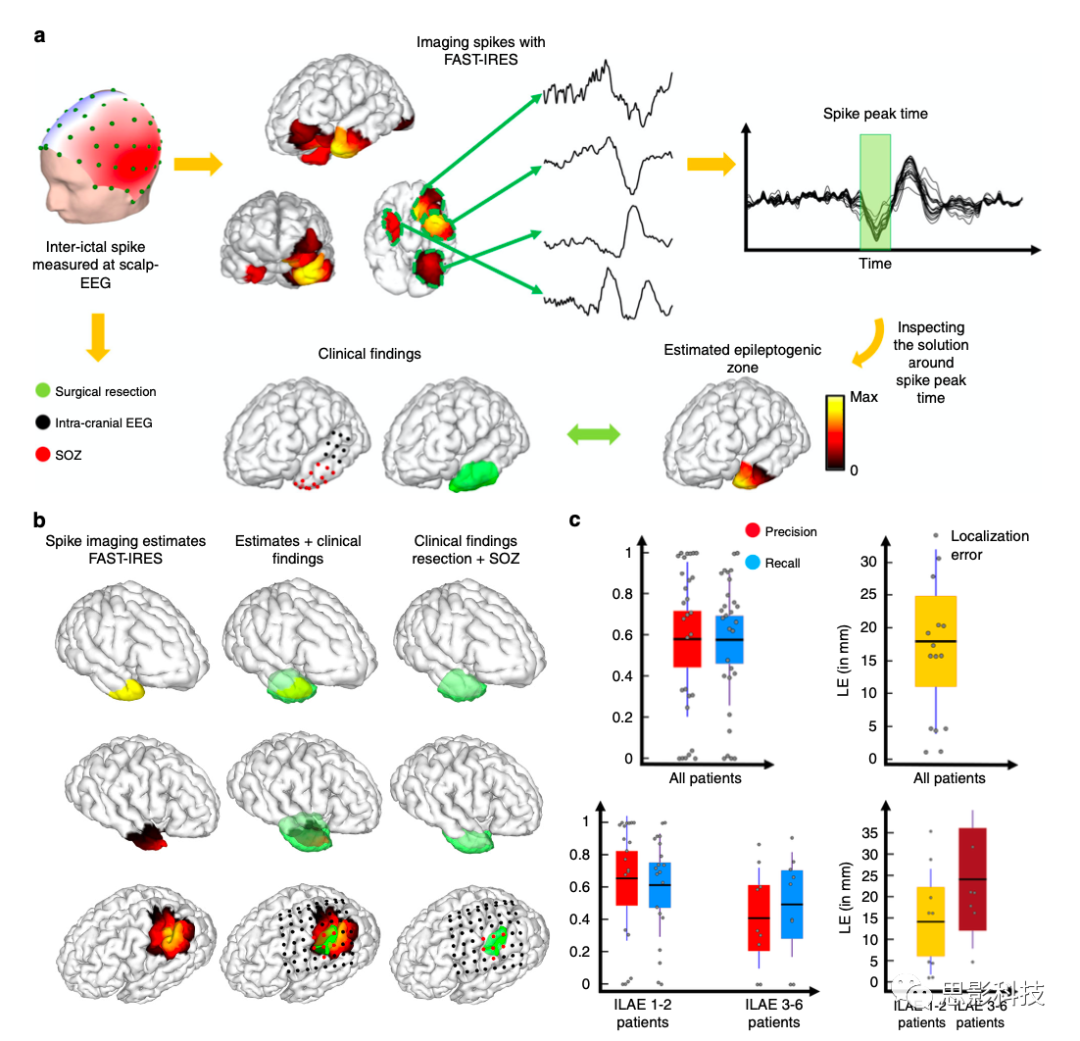

圖4 棘波成像概覽和結果

a.FAST-IRES的輸出是一個時空分布，其中空間分布對應于活動的時間過程。

b.同一患者臨床表現的棘波成像結果。

c.所有患者的棘波成像結果的定量結果（頂），并根據手術結果分開（底）。



    在每個病人術前的EEG記錄中，選擇棘波周圍2s的對稱窗口進行分析。然后對這些波形進行平均，并進行源成像（圖4a）。將平均棘波及其對應的TBF輸入FAST-IRES后，輸出的是在2s間隔內變化的腦電活動分布。在棘波時間周圍的40 ms窗口內對結果進行平均，以獲得單個源分布，并與每個患者的臨床結果進行比較（圖4a）。圖4b給出了一些棘波成像結果的例子，與每個病例的相應臨床結果重疊。平均而言，棘波成像結果的精確度和召回率為0.6（圖4c）。這大致相當于EZ與切除組織重疊60%的棘波成像估計值。這表明，可以通過棘波成像結果來估計EZ，特別是考慮到手術切除的面積通常足以確保所有致癇組織都被切除（因此他們高估了真實的EZ）。對于棘波成像結果，估計的EZ到SOZ電極的距離的定位誤差平均約為18mm（而在癲癇成像中為6mm，圖5c）。這符合這樣一個事實，即癲癇發作時的棘波和癲癇發作并非來自大腦中完全相同的區域，因此傳遞了有關潛在癲癇回路的不同信息。

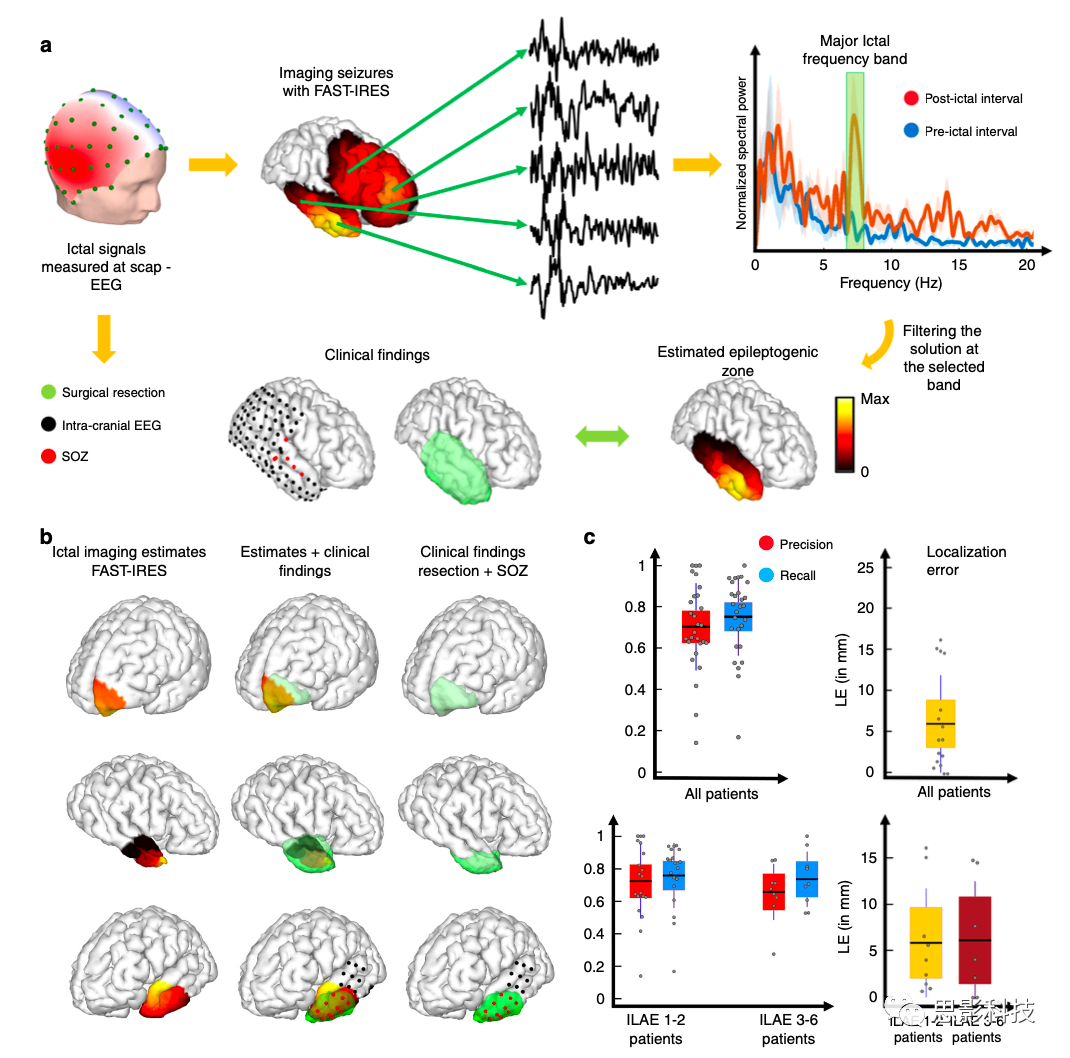

圖5 發作成像概覽和結果

a.FAST-IRES的輸出是一個時空分布，其中空間分布對應于活動的時間過程。

b.同一患者臨床表現的發作成像結果。

c.所有患者的發作成像結果的定量結果（頂），并根據手術結果分開（底）。



   發作成像

   雖然發作間期棘波已經過多年的分析，但癲癇發作（發作記錄）通常沒有分析。這在一定程度上是因?yàn)榘l(fā)作記錄非常嘈雜，并且常常包含大量不需要的偽影，例如眼球運動、眨眼、肌肉和運動偽影。因此，對原始發作記錄進行成像非常困難。目視檢查原始EEG記錄不能提供關于潛在癲癇發生組織的起源和范圍的準確信息。這些障礙在推動發作數據定量研究的主要動機，這種定量方法可以提供大量關于癲癇發作網絡的起源和程度的臨床相關信息。

       我們對癲癇發作的前幾秒（3-5秒）進行成像，并估計在這個時間間隔內大腦中的電活動分布，然后在主要發作節律下對我們的解決方案進行帶通濾波。為了找出每名患者的主要發作節律，我們將發作后的前5s數據的頻譜與發作前5s的進行比較，并選擇兩個頻譜差異最大的頻帶（圖5a）。

    我們估計的EZ的精確度和召回率都很高，約為0.75，這表明我們推斷的來源既沒有低估也沒有高估真正的潛在EZ（圖5c）。這是因?yàn)榫群驼倩芈适菢?biāo)準化指標，描述了源和真實情況的重疊，即手術切除的體積，相對于估計的源大小或真實性。因此，如果一個來源低估或高估了手術量的范圍，那么只有一個值是高的。只有當估計的放射源和手術體積大致相同且重疊良好時，才會這兩個值都高。

此外，在接受iEEG記錄的患者中，定位誤差約為5mm，這已經接近iEEG電極分辨率極限（定義為iEEG電極之間最小距離的一半，在我們的研究中通常為10 mm）。當繪制無癲癇發作和非癲癇發作患者組的結果時，沒有觀察到統計上的顯著差異（圖5c）。

    在接受有創iEEG記錄的患者中，有87%的患者植入深部電極，以確定深層結構是否參與癲癇的發生，從而導致深部結構，如海馬體被切除。然而，小的定位誤差表明，使用我們提出的方法，即使是深源也可以被無創地描繪出來。此外，我們還計算了前顳葉外側部分、海馬體和海馬旁皮質附近深部結構內活動時間進程的相關性，并將其與該患者的顱內記錄進行了對比。

    我們的結果顯示，在這兩個腦區，估計的時間進程和iEEG記錄之間的相關值為0.61。這種對大腦深層結構的檢查是我們的無創性ESI方法的主要優點之一，它有助于研究癲癇網絡。它也可以用來研究一般的大腦網絡。

       連通性成像

   FAST-IRES提供了潛在腦源的時空估計。這意味著，除了潛在的大腦活動的位置和空間范圍外，這些活動的時間進程也可以估計出來。可根據FAST-IRES結果進行后續網絡或連接分析。我們根據我們的FAST-IRES結果概述并執行了連通性分析。

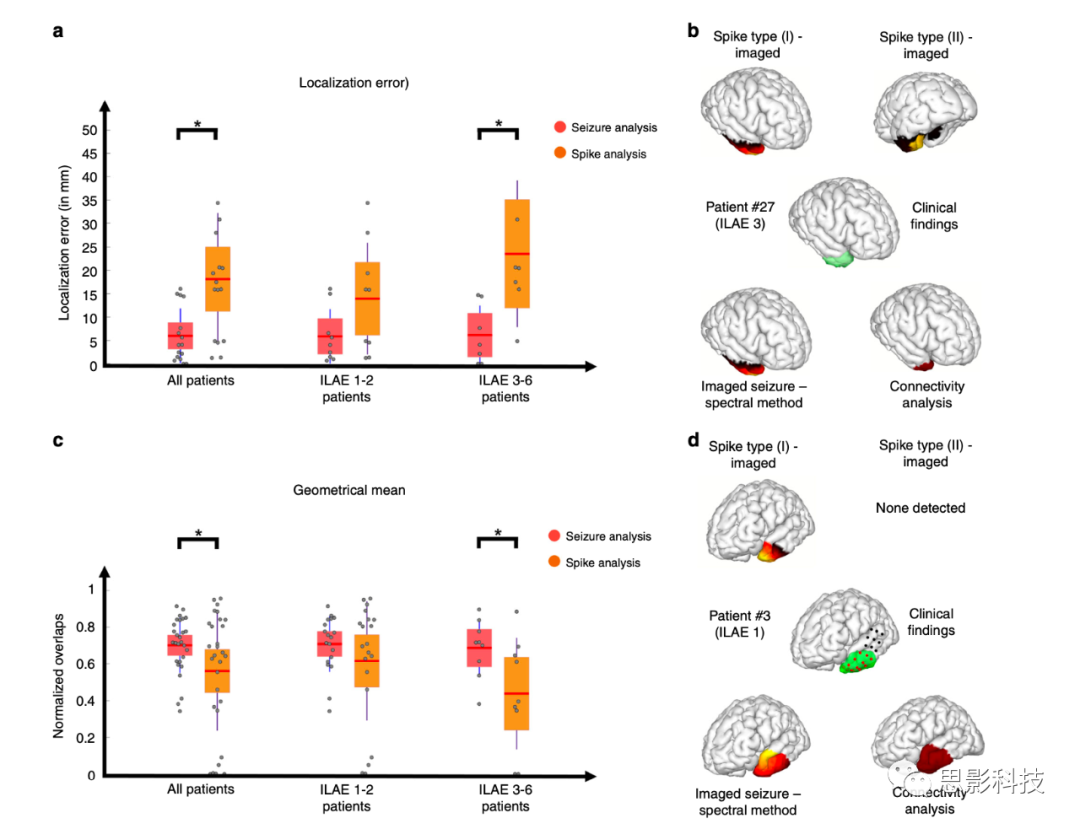

圖6 棘波成像和發作成像結果對比

    在定位誤差、幾何平均值和諧波平均值方面，癲癇發作成像的結果在統計學上明顯優于棘波成像（圖6a、b）。在進一步的調查中，我們發現這種差異（棘波和癲癇成像結果之間）只存在于術后沒有癲癇發作的患者（圖6a，b）。這很可能是因?yàn)橛行┗颊哂卸喾N類型的尖棘波，其中一種類型可能是對側（圖6c），而癲癇發作始終發生在與臨床結果相同的一側。

    這表明，當出現不一致的棘波類型時，僅僅依靠棘波成像結果可能會產生誤導，必須考慮癲癇發作的電生理評估。我們進一步比較一致的棘波與癲癇發作分析之間的差異。結果表明，在持續性癲癇發作和癲癇發作之間沒有明顯差異。此外，我們還觀察了連通性和發作性成像結果之間的差異，發現兩組之間沒有統計上的顯著差異。這表明盡管連通性成像方法提供了一個更具分析性的框架，但它并沒有顯著改善發作期成像結果。

總結

   本研究展示了無創源成像方法的優點，以及它們可以用于腦網絡成像的程度。換言之，此方法可以定位網絡節點，確定這些節點的空間范圍，估計節點活動的時間變化，計算節點間的連通性和動態性本研究展示了無創源成像方法的優點，以及它們可以用于腦網絡成像的程度。換言之，此方法可以定位網絡節點，確定這些節點的空間范圍，估計節點活動的時間變化，計算節點間的連通性和動態性。此外，本研究證明，癲癇網絡可以成功地成像，以確定個別患者的EZ（發病區），其結果與侵入性臨床發現一致。特別是，當患者的腦電圖記錄中有多個空間不一致的棘波類型時，發作期成像優于棘波成像。

原文：Noninvasive electromagnetic source imaging of spatiotemporally distributed epileptogenic brain sources
