通過腦內植入獲取信號的侵入式腦機接口技術已經實現了高維機器設備的控制，但植入和操作這些系統要大量的醫療和外科專業知識，這限制了相關技術的應用，令其使用范圍僅限于少數臨床病例。而非侵入式腦機接口技術在較少的專業醫療知識下也能達到提供高質量設備控制的目的，這對BCIs在臨床和家庭環境中的落地大有幫助。

來自卡耐基梅隆大學和明尼蘇達大學生物醫學工程系的研究人員在SCIENCE ROBOTICS發文，在無創機器人設備控制領域取得了重要突破。研究人員利用無創的腦機接口（BCI）開發出了首個成功通過大腦來控制的機械臂，它具有連續跟蹤和跟隨計算機光標的能力。

本文提出并檢驗了一個以腦電技術（EEG）為基礎的非侵入性框架，可以通過腦神經控制機器人對隨機的目標進行持續追蹤。該框架解決并改進了“大腦”與“計算機”兩部分，通過持續追蹤任務和相關的訓練范式以及高空間分辨率的腦成像，來提高被試的參與度。作者提出，這一框架將BCI在傳統中心任務中的表現提高了近60%，在更現實的持續追蹤任務中的表現提高了超過500%，結合在線非侵入式神經成像技術，將BCI的控制水平提升了近10%。最后，作者將該框架應用于現實任務中，發現從控制不受約束的虛擬光標運動到控制機器人手臂運動，該框架幾乎可以做到完美過渡。作者認為將這種高質量的神經解碼能力與非侵入式機器手臂控制的實際應用相結合，將對非侵入式BCI神經機器人的開發和實現具有重要的意義。

前言：

腦機接口技術可以通過檢測精神意圖和控制外部設備，為肌萎縮側索硬化和脊髓損傷在內的多種神經疾病的患者提供生活上的便利?；颊咭部梢酝ㄟ^想象身體各部位的運動，更好地配合醫生的治療。雖然侵入式與非侵入式系統各有所長，但兩類BCIs都可以實現患者身體功能的補充，包括獨立行走、手部功能操作以及語言交流等。臨床研究的興趣也集中在迅速建立系統，幫助患者通過自主神經控制達到與身邊環境互動的目的。然而，盡管恢復和增強手臂與手控制的技術對于潛在的患者來說十分重要，但是基于腦電（EEG）的BCIs在這一領域并沒有提供足夠有效的技術。目前，BCIs典型的臨床應用集中在機器人輔助或矯形器輔助的手控制，而精確的定位是這一切的基礎，因此改善機器手臂的協調導航性能至關重要。為了滿足這一需求，本研究提出了一種基于EEG的非侵入式系統，可以在二維環境中，通過大腦電信號持續控制物理機器手臂。

BCI的學習率受到用戶動機以及認知喚起水平等因素的影響，可能存在個體差異。盡管不同人群、時間的內部動機水平不同，通過刺激任務范式吸引和保持注意力可能會降低這些差異。本研究開發的是一個持續追蹤任務（continuous pursuit），被試運用運動想象（motor imagination），追蹤一個移動的目標。作者發現CP任務訓練相比傳統DT（discrete trials，非連續試次）任務訓練可以產生更強的行為和生理學習效果。

信號質量差會令解碼神經事件的能力復雜化，尤其是在使用EEG等非侵入性信號時?？臻g濾波長期以來被用于非侵入式BCI信號的去噪，現在也被用于檢測現實命令，腦電源成像(Electrical source imaging,ESI)就是這樣一種方法，它運用頭部的電學性質和幾何結構，減輕傳導過程中產生的影響，進而估算大腦皮層的活動。與傳統的傳感技術相比，在使用ESI時，離線神經解碼得到了顯著的增強，但這些方法還有待在線驗證。通過開發一個實時ESI平臺，能夠在傳感器和源域中隔離和評估神經解碼，而不需要引入通常伴隨其他空間過濾技術的在線處理步驟。

總之，本文提出的框架演示了一種通過有針對性地改進BCI的用戶學習和機器學習兩部分來實現機器人手臂連續控制的系統方法。具體地說，使用CP（持續追蹤任務）任務訓練范式將傳統DT（非連續試次）任務的BCI學習提高了近60%，而在更實際的CP任務中則提高了超過500%，實時ESI的實用功能令CP BCI的控制提升了10%。通過集成這些改進，作者演示了機器手臂的持續控制能力，幾乎與虛擬光標控制能力處于相同的水平，這突出了非侵入性BCI應用于實際任務和最終臨床應用的潛力。

材料與方法：

BCI任務：

無反饋的運動想象

在每一階段開始進行無反饋運動想象腦電數據的收集，包括左手運動的運動想象、右手運動的運動想象、雙手運動的運動想象、雙手休息的運動想象。每一項測試由10個隨機的試驗組成，每次試驗由3秒的休息和4秒有視覺提示的運動想象組成。

DT任務與CP任務

DT（非連續試次）范式由固定的目標位置和預定的光標軌跡中心組成。DT范式下包含21個隨機的試驗，每次試驗包括3秒休息、2秒準備和6秒的移動光標擊中目標任務，試驗間有1秒間隔。在基線和評估階段，光標擊中目標即停止；而在訓練期間，要求被試在擊中目標后還要令目標長時間停留在目標上。也就是說，DT運行在訓練期間的時間與CP運行的時間一致，都是固定的120s。

CP（持續追蹤任務）刺激范式是對目標的持續追蹤，每次試驗由2個60秒組成，二者之間有1秒的間隔。使用簡單的運動學模型對目標在每一幀中的位置進行更新。隨機運動是通過施加一個隨機產生的1D或2D外力來獲得的。訓練實驗和源與傳感器實驗中，允許光標和目標從一邊直接繞到對應邊；但在機器手臂與虛擬光標實驗中，為了使任務更真實，不可以這樣。

性能估算

CP范式下的隨機性能：收集15個(標準)或70個(物理約束)數據集來評估。

DT范式下的隨機性能：由每個控制維度中的目標數量除以100%。

實驗設計：

在向明尼蘇達大學或卡耐基梅隆大學相關機構審查委員會批準的方案提供書面同意后，共招募68名健康被試參與了本研究的不同階段。

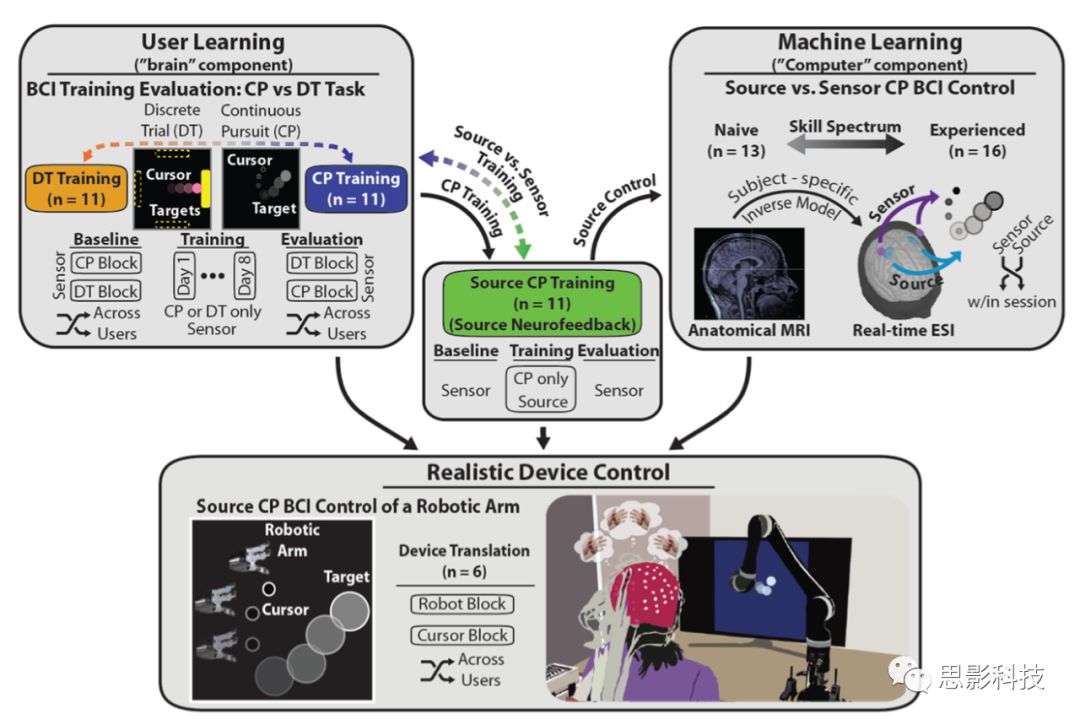

圖1. 基于源信號的CP BCI機器手臂框架。該框架包括用戶學習、機器學習以及真實的機器設備控制。

訓練

33名初學BCI的個體(平均年齡:24.8±10.6歲，30名右利手，18名男性)參加了為期10次的BCI縱向訓練，其中包括1次基線訓練、8次訓練和1次評估。在基線和評估時間點對參與者進行了所有任務的測試，以評估培訓的有效性。在個體間隨機分配中，完成一個分組的DT任務和一個分組的CP任務。每個范例由1D LR（左右）、1D UD（上下）和2D control（控制）的兩次運行組成。被試被分為三個訓練組[DT傳感器（DT sensor）、CP傳感器（CP sensor）、CP源(CP source)]，熟練的會被排除在訓練之外。被試參加了8次訓練，每次訓練12次。這8個訓練階段被分成2×1D LR、2×1D UD和4×2D控制。評估階段與基線階段相同，任務組的順序也是隨機分配的?；€和評估均使用傳感器控制完成，以確保各組間的一致性。參與者每周接受兩到三次實驗，平均間隔時間為3.69±2.99天。

源與傳感器

源與傳感器控制的CP BCI任務：29個人參與了實驗， 16名(平均年齡:22.67±8.1歲，15名右利手，6名男性)，平均有12.8±8.9小時的BCI經驗（可以參與3個）；13名(平均年齡:21.8±5.0歲，12名右利手，8名男性)為BCI新手。在每個BCI任務中，參與者完成12次CP BCI(4×1D LR、4×1D UD和4×2D)，解碼策略(傳感器或源)在人群中隨機分配和平衡。

機器手臂與虛擬光標

虛擬光標和機器手臂控制的對比實驗：6名參與者(平均年齡:25.2±6.5歲，5名右利手，3名男性，之前接受過BCI訓練8.3±2.9小時)。該階段的參與者使用基于傳感器的1D和2D DT任務進行篩選，19名被招募的參與者中有6人通過了這些標準。所有的機器手臂實驗都是在一臺43英寸的三星4K電視上進行的，為機器手臂和虛擬光標提供了大而實用的工作空間。每個用戶參與5個源CP BCI會話，包含12次運行(60秒);虛擬光標和機器手臂按隨機順序進行3到5次、3×1D LR、3×1D UD和6×2D的控制。機器手臂端點的位置被1:1地映射到屏幕上的光標位置，使用逆向運動學來解決最佳的關節角度和手臂軌跡。機器手臂工作空間為正方形，邊長為0.48 m。在所有的BCI任務中，參與者坐在離電腦屏幕約90厘米的軟墊椅上。除特別說明外，用戶都配備了一個128通道的EEG采集帽及放大器

 MRI采集

使用32通道頭線圈在3T MRI機器上獲得被試特定的解剖MRI圖像。每個被試使用T1加權磁化快速制備的高分辨率解剖圖像采集梯度回波序列。

頻域ESI

在源與傳感器實驗中，使用FreeSurfer對每個被試的MRI圖像進行分割并導入Brainstorm工具包中。在機器手臂與虛擬光標實驗中，將Colin27腦模板運用到每個被試。將皮層降采樣至~15000個頂點組成的細分網格，并基于Destrieux atlas分成12個分區。將感覺運動區域設置為感興趣區，用于特征提取和在線源控制。

源與傳感器實驗中，在每個BCI session開始的時候，使用FASTRAK digitizer結合Brainstorm對電極進行定位。借助OpenMEEG工具包實現邊界單元法，生成了一個電導率比為1:1/20:1的three-shell真實幾何頭模型。

信號處理與數據分析

所有的在線處理均使用自定義MATLAB腳本執行。設有57個覆蓋頭皮運動頂葉區域的電極進行在線處理。采樣率256 Hz，并在8到13 Hz之間進行帶通濾波，然后轉換參考。對最近的250ms數據進行分析，并用于每100 ms更新一次光標速度。瞬時控制信號被計算為所選電極的α功率的加權和。

在離線數據分析中，CP數據文件包含光標和目標位置，DT數據文件包含用于計算PVC值的每個試驗的目標代碼和結果代碼。無反饋的MI數據文件包含128通道的EEG和MI任務標簽。剔除壞段并對壞電極進行插補，降采樣到128Hz并進行5-30Hz的帶通濾波，最后全腦平均參考。在每次刺激呈現后0.5 - 4.0 s的時間段內，使用Morlet小波從每個通道提取(8 - 13hz)的功率。每個通道和每個頻率的α功率根據任務標簽進行回歸。對于源域，根據頻域ESI部分計算皮質α功率，并根據任務標簽進行回歸。采用ICA提取眼動數據，為了確定眼動對BCI表現的影響，本文對垂直或水平眼動IC激活序列與相應維度的目標位置進行了回歸分析。

使用自定義的R和MATLAB腳本進行統計分析。在整篇文章中，效果大小被報告為點二列相關∣r∣，以強調組內和跨條件的差異。除非另有說明，均采用兩因素重復測量方差分析統計時間和訓練任務（DT vs. CP）、解碼域（source vs. sensor）或控制方法(robotic arm vs. virtual cursor)的差異。所有的行為和電生理指標首先用Shapiro-Wilk檢驗進行評估，以檢驗標準方差分析的殘差是否正常。如果多重比較的次數小于10，采用Tukey’s post hoc test進行校正；如果次數大于10，采用FDR校正（p<0.05）。

結果：

在討論以電源成像（ESI）為基礎的解碼策略是否可以用于機器手臂的持續控制之前，需要先驗證CP任務和源信號的方法在訓練和控制策略中是否有作用（圖1）。33名被試參與了虛擬光標的控制訓練，訓練時間為10次，分為傳感器域CP訓練（CP）、傳感器域DT訓練（DT）和使用實時電源成像的傳感器域CP訓練（sCP）。對比可以得出哪個訓練任務（CP還是DT）以及哪個神經反饋域(源還是傳感器控制)可以獲得更有效的BCI技能習得。最終獲得29人的數據，其中16人有BCI經驗（傳感器控制的經驗），13人對BCI不熟悉。此外，還有另外6人參與了實驗，他們都有DT光標控制的經驗，作者旨在對比在CP任務下，物理約束的變化分別對虛擬光標控制性能和機器手臂控制性能的影響。

通過運動想象實現非侵入式持續虛擬目標追蹤：

在整個實驗過程中，被試被要求通過運動想象任務來控制虛擬光標的軌跡。左手和右手的運動想象對應向左和向右的運動；雙手的運動想象和雙手的休息對應向上和向下的運動，且水平與垂直的運動相互獨立。CP試驗各持續60s，要求被試在一個方形工作區內追蹤一個隨機移動的目標。前人研究中類似任務的實現采用技術人員控制(手動)目標軌跡，這可能會在追蹤過程中引入一些偏差，為了避免這種情況，本文采用高斯隨機過程來控制當前任務中的目標軌跡。然而，這樣的隨機過程有可能將目標推向邊緣或角落，因此本文最初的CP任務允許光標和目標流暢地從工作空間的一邊邊緣穿越到對應邊的邊緣從而實現繼續運動(從上邊緣到下邊緣,從左邊緣到右邊緣,反之亦然，見圖2.A)。

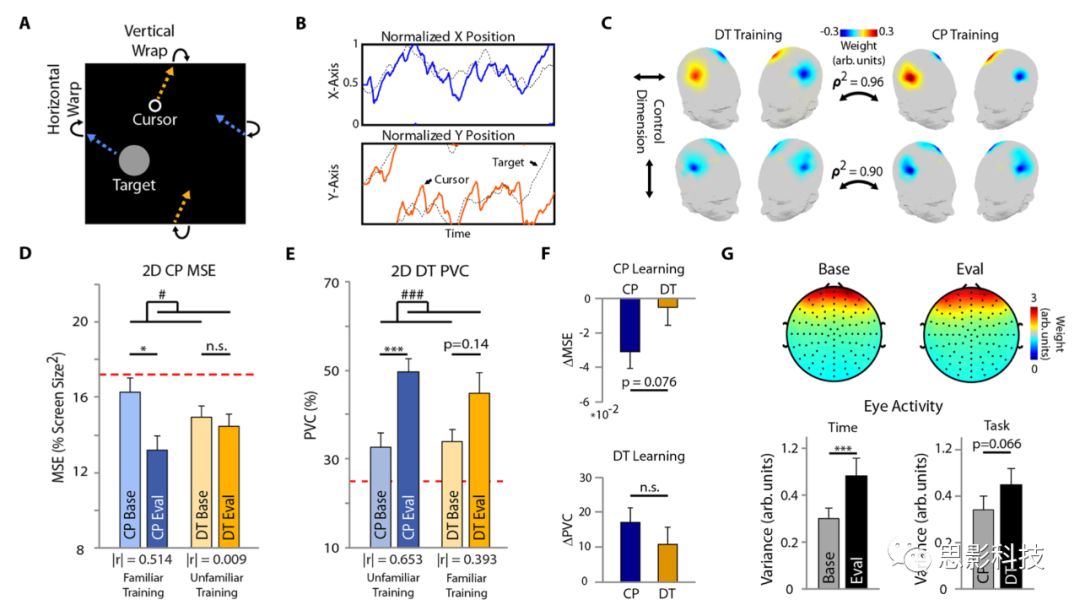

圖2. BCI性能和被試參與度。

（A）CP連邊wrapping 特征的刻畫。

（B）2D CP任務的跟蹤軌跡。

（C）DT組和CP組水平光標控制和垂直光標控制的訓練特征圖。

(D和E)CP組和DT組在基線訓練和評估時的表現。

（F）CP和TD任務的學習情況。

（G）上圖為基線訓練和評估階段眼動成分的地形圖，下圖左為基線訓練和評估階段的表現差異，下圖右為CP任務和DT任務的表現差異。

BCI技能習得和用戶參與：

分別用CP任務和DT任務進行BCI訓練，比較二者習得BCI技能的差異。共22人參加，包括1個基線任務（含DT和CP任務）、8個訓練任務（都為DT或CP中的一種）和1個測試任務（含DT和CP任務）。采用一維水平下的DT表現作為基線來匹配兩組數據。

用于在線控制的電極是在逐次任務的基礎上進行優化的，從覆蓋感覺運動區域的57個電極點中選取。使用右手運動想象和左手運動想象以及雙手運動想象和雙手休息數據集分別為水平和垂直控制確定電極。在整個訓練過程中，CP組和DT組在包含覆蓋手部皮層分布的區域內獲得了幾乎相同的激活分布特征。這些集群是根據在相應的運動想象任務中產生的基礎事件相關同步進行定位和加權的，并且與其他非侵入式光標控制研究中使用的相似，通過數據驅動或手動選擇進行識別。

用有效正確百分比（percent valid correct ,PVC）對DT任務表現進行測量（正確數除以總數）；用均方誤差(MSE)對CP任務表現進行測量（目標和光標位置在單個運行過程中的平均標準化平方誤差）。在22名被試中，雙因素重復測量方差分析結果顯示，CP MSE (F_1,20 = 7.39, P < 0.05)和DT PVC (F_1,20 = 19.80, P < 0.005) 的時間效應顯著。為了檢驗技術的普適性，作者特別考慮了訓練對熟悉和不熟悉任務表現的影響，發現接受CP任務訓練的個體在訓練后同一任務中有顯著提高（P < 0.05），而接受DT任務訓練的沒有(P = 0.14)。之前的工作已經表明DT任務訓練能夠產生較強的學習效果，但一些使用者需要近70次培訓才能達到，在考慮不熟悉的任務時，DT訓練組在訓練后的CP任務中僅略有提高(P = 0.96;圖2.D)，而CP訓練組在DT任務中有顯著改善(P < 0.005;圖2.E)。

由于這兩種任務在控制動力學上的差異很大，除了統計測試外，作者還檢查了效應大小，采用一種由樣本量建立的測量方法，用于測量基線和評估任務之間每個性能度量的差異大小。發現與DT組相比，CP組兩項任務的效果都要好得多，CP任務的學習效果提高了500%，DT任務的學習效果提高了近60%。

為了描述這些訓練的潛在生理學差異，作者通過測量眨眼活動來調查被試在兩項任務中的參與度。在不同的任務中，眨眼活動的減少與注意力和認知喚起的增強有關，在所有被試中，眨眼活動在基線時受到強烈抑制(P < 0.005;圖2.G)，表明BCI的新穎性可能提高了被試的關注度。CP任務與DT任務相比，眨眼活動顯著降低(P = 0.066;圖2.G)表明，CP任務在主動控制期間提高了用戶的參與度，這一特性可能解釋了更顯著的積極訓練效果。

通過學習調節感覺運動的節律：

雖然BCI反饋在促進感覺運動節律調節方面起著重要的作用，但是沒有反饋的運動想象可以提供被試自然能力的測量，用于產生相關的鑒別腦電圖的模式。本文分別分析了左手MI、右手MI、雙手MI以及休息MI的運行情況。任意兩種心理狀態之間的調節指數表征為腦電α功率和任務標簽之間的回歸輸出（R²）。從基線到評估，兩組任務對的感覺運動調節顯著增強(水平：P < 0.05；垂直：P < 0.005;圖3.A和C)，這些改進的空間分布對評價BCI訓練的有效性有很大的意義。除了DT組的輕度基線調整外，兩組在訓練前都沒有明顯的強模式。在水平維度的評估上，CP組產生高度聚焦的雙側調節模式，而DT組觀察到了更多的全局調節(圖3.B)。在垂直維度上，兩個訓練組的評估地形更加一致(圖3.D)。在水平電極中，CP組的電極數量遠遠多于DT組(圖3.E)。此外，在CP組中，重要的電極更靠近頭皮區域，覆蓋了近似手部皮層區域的部分。這些局部的變化提供了令人信服的證據，證明在CP訓練組觀察到的增強的行為改善伴隨著感覺運動調節的相應的生理變化。

源神經反饋不能進一步促進CP BCI學習：

雖然CP任務對本研究針對用戶學習和機器手臂的在線控制有幫助，但作者還想解決機器學習方面的問題。為了評估基于實時電源成像（ESI）的解碼是否在整個訓練過程中提高了性能，作者招募了另外一組無BCI經驗的被試(n = 11)，使用源神經反饋(source neurofeedback, sCP)進行CP訓練。這個sCP組與之前的CP(和DT)組(傳感器控制)進行基線匹配。CP組和sCP組的學習效果非常相似，兩組(CP組和sCP組)的最終表現和學習率是一致的，支持兩組共享熟悉和不熟悉任務的熟練程度。

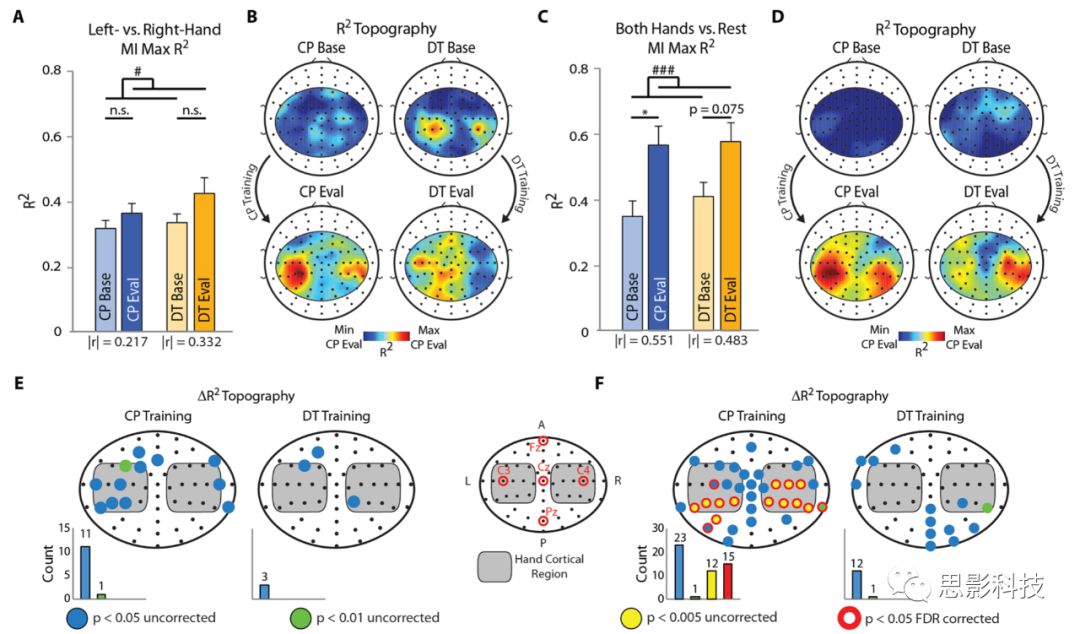

圖3. 學習效果在電生理上的表現。（

A和B）左/右MI任務分析。（A）CP組和DT組水平控制任務最大感覺運動R²值。(B)水平控制任務中CP組和DT組的基線訓練階段和評估階段R²地形圖。（C和D）雙手/休息MI任務分析?；局笜?biāo)同AB圖。（E和F）水平控制任務（E）和垂直控制任務（F）均發現R²值顯著增加。

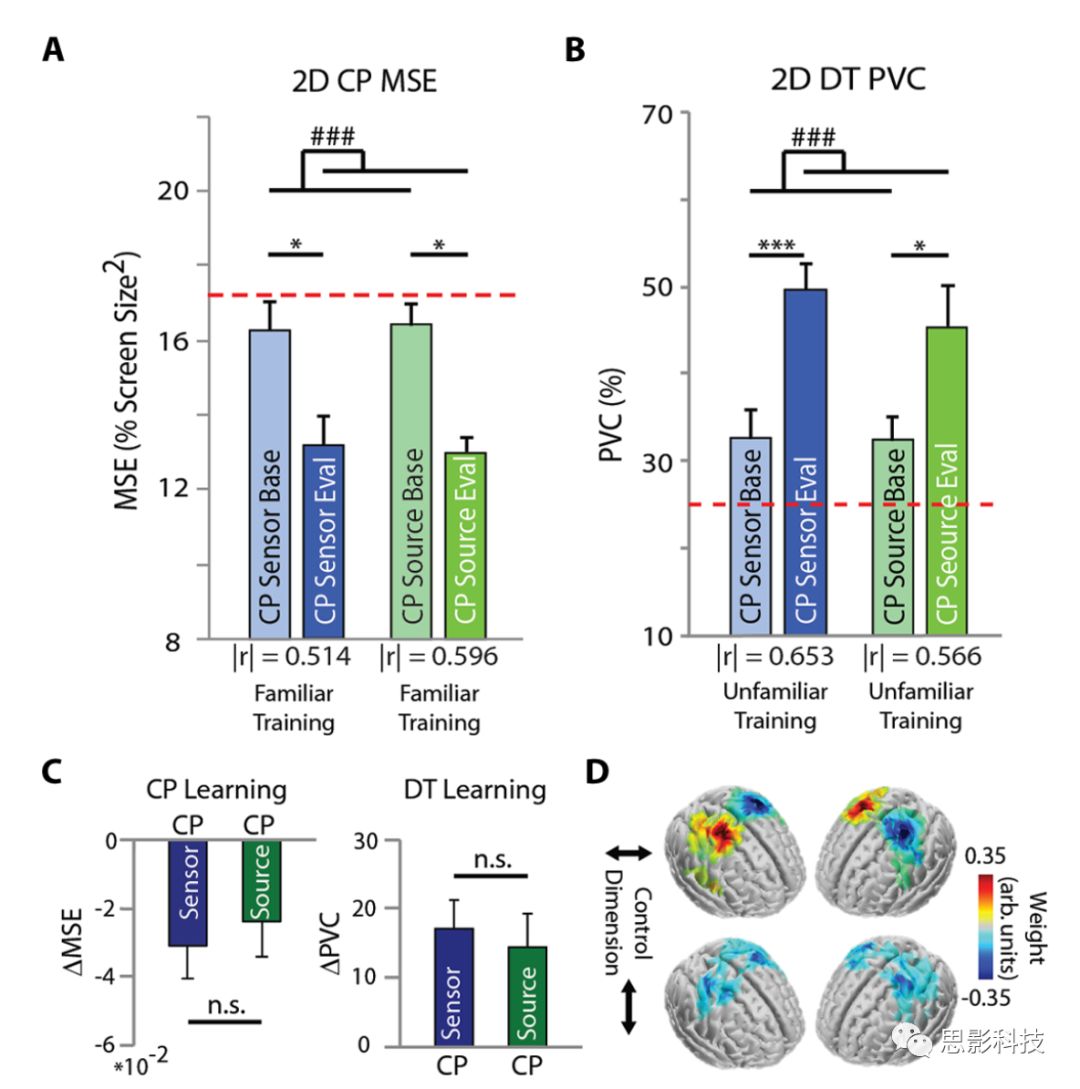

圖4.源水平的神經反饋。

(A和B)CP訓練組和sCP組在基線階段和評估階段CP任務（A）和DT任務（B）的表現。紅點線代表機會水平。（C）CP任務和DT任務的學習情況。（D）水平光標控制（上圖）和垂直光標控制（下圖）的組水平訓練特征圖。

腦電圖源成像增強了在確定的技能狀態下的神經控制：

為了深入研究源控制(實時ESI)對CP任務性能的影響(以及未來機器手臂控制的潛在好處)，作者對處于穩定技能狀態的用戶進行了源和傳感器虛擬光標控制的對比。選擇CP任務進行進一步的分析，因為CP任務比DT任務更適用于機械手控制。對有豐富BCI經驗的16名被試進行1-3次訓練；對沒有任何BCI經驗的13名被試進行1次訓練(以避免多次早期學習產生混淆效果)。

對于有經驗的被試，源控制改善了傳統傳感器控制的性能，顯著降低了2D均方誤差(MSE) (P < 0.01)。在訓練(評估)之后，傳感器和源MSE值聚集在CP訓練組附近，加強了技能狀態。CP任務中觀察到的改進的空間范圍通過平方誤差直方圖進行了描述(圖5.B)，源值向較小的誤差移動，傳感器值向較大的誤差移動。通過將gamma函數與這些直方圖進行擬合，本文得到了一個與目標大小無關的定量閾值，用于統計測試性能差異的空間范圍。有經驗的被試穩定在一個以目標為中心的直徑為工作空間寬度16.67%的圓形區域內(圖5.E)，源控制期間的時間明顯多于傳感器控制(P < 0.005;圖5.F)。雖然對于2D下的控制來說，這種改進沒有表現出顯著性(P = 0.11;圖5.C)。但性能差異的影響大小與有經驗的用戶非常相似(圖5.A和C)，表明存在相似幅度的改進。與預期一樣，無經驗被試的傳感器和源控制MSE值與CP訓練組在訓練前的MSE值相似。這種與技能水平無關的一致性突出了源控制對在線性能的積極影響。從圖5.G可以觀察到,無經驗被試與有經驗被試間存在控制維度上的明顯二分。研究發現這種新手和經驗豐富的被試之間的生理差異符合他們表現出的性能差異(MSE)，并進一步支持了兩組之間BCI熟練程度的對比，以及基于源控制對用戶技能水平的總體影響。

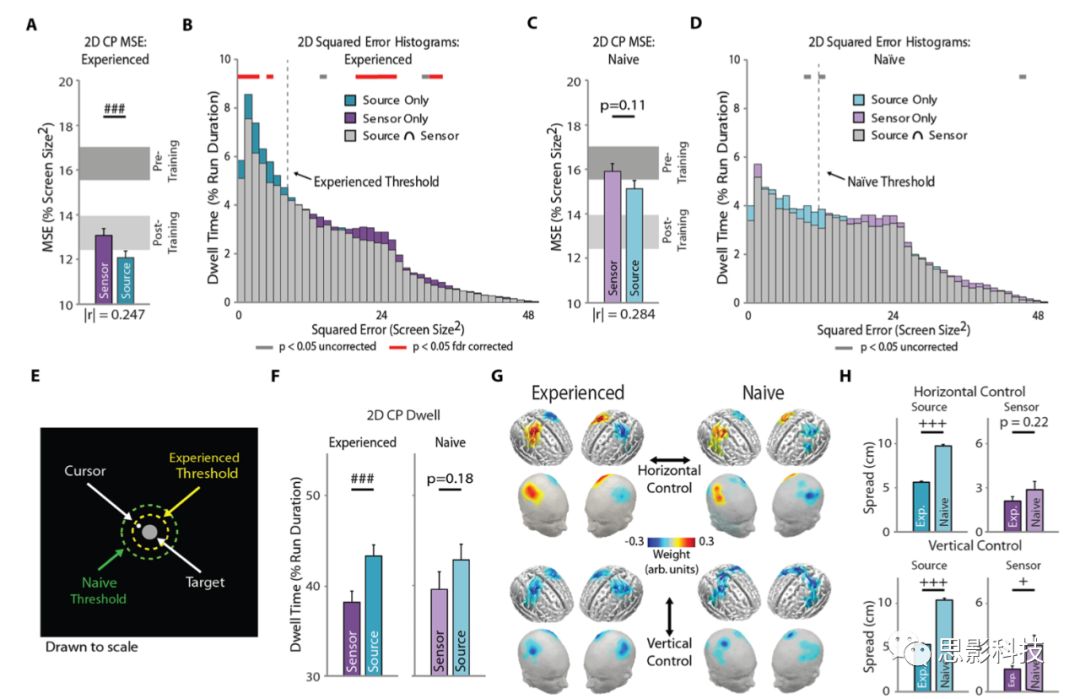

圖5. 在線2D CP源與傳感器的BCI表現。（A和B）經驗用戶的表現（n=16）。

（A）sensor和source組水平的MSE。淺灰色和深灰色條塊代表CP訓練組訓練前后的表現。

（B）sensor和source組水平的平方-錯誤直方圖。

（C和D）新手用戶的表現（n=13）。

（E）根據被試數據繪制的CP范式工作區的比例圖。

（F）經驗用戶和新手用戶的光標停留時間。

（G）經驗用戶和新手用戶水平光標控制和垂直光標控制的組水平特征圖。

（H）水平控制和垂直控制源特征和傳感器特征的特征分布分析。

對機器手臂的基于源的CP BCI控制：

在受控環境中對本文提出的BCI框架進行了有力驗證之后，作者通過將其轉換為機器手臂的應用物理源控制來完成其研究。雖然光標和目標換行也可以適用于更復雜的控制策略和場景，但是這樣的功能在現實環境中是不存在的。因此，作者在機器人手臂控制范例中進行了CP任務的修改，將邊緣覆蓋特性替換為邊緣排斥特性。6名有經驗的被試(8.3±2.9小時的BCI培訓)參加了5個源CP BCI任務，包括虛擬光標和機器手臂控制。此外，在組級特征圖中還觀察到對被試技能水平的生理支持（圖6.C），該圖顯示的特征與參與本研究的其他有經驗的被試的特征類似。當被試直接控制機器手臂時，隱藏的虛擬光標的行為也被記錄下來，以確保正確映射機器手臂在物理空間中的位置。在虛擬光標和機器手臂控制之間的轉換過程中，作者觀察到，在三種追蹤條件——虛擬光標、隱藏光標和機器手臂——之間存在相似的MSE值，這表明從虛擬對象控制到真實設備控制的平穩過渡。總的來說，虛擬光標控制和機器手臂控制之間顯著的相似性突出了將虛擬光標集成到未來臨床訓練范例中的可能性。如果準備使用機器手臂，可以先用配套的虛擬光標進行訓練，而不是直接使用機器手臂訓練，解決了器材有限的矛盾。

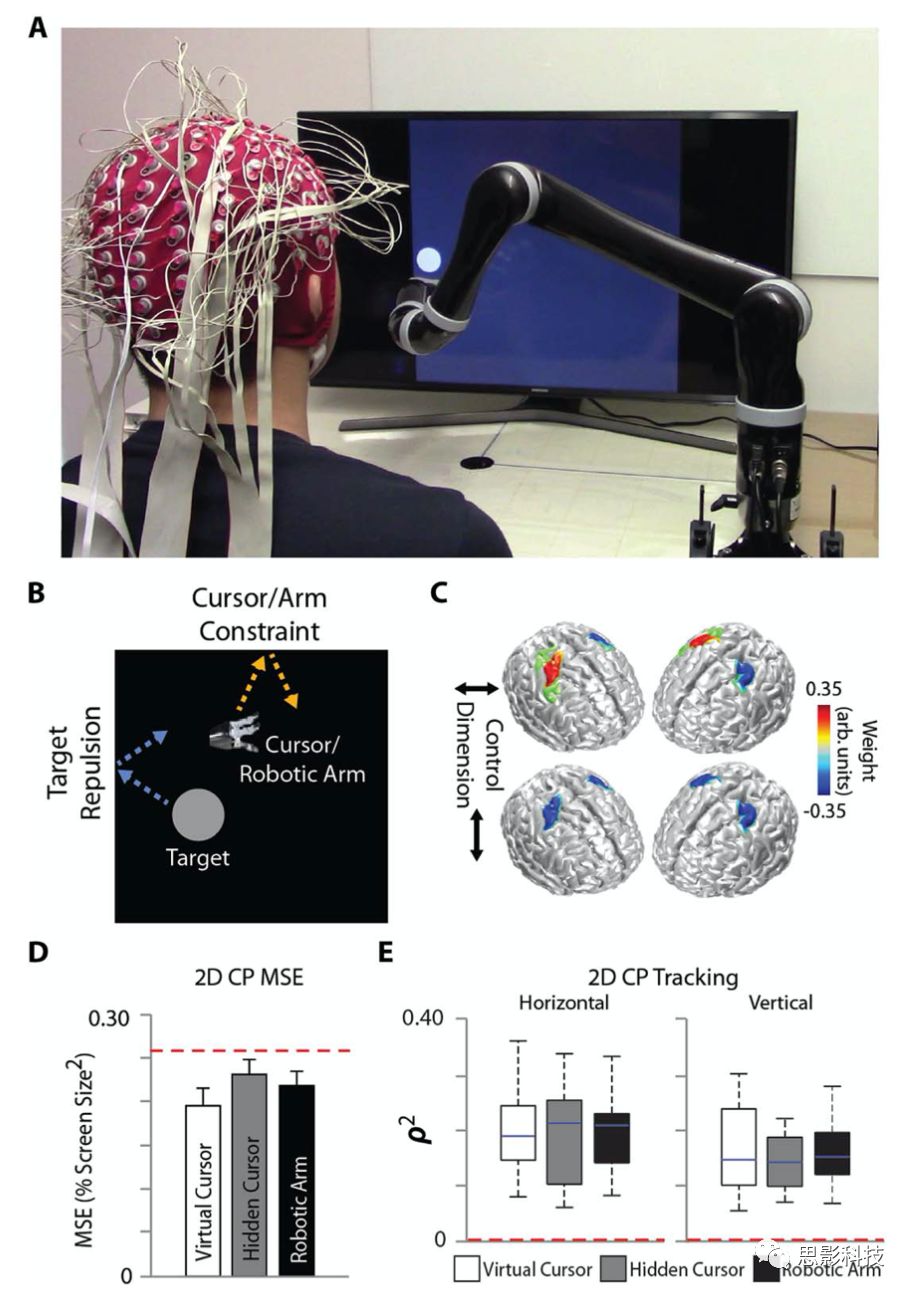

圖6.基于源的CP BCI機器人手臂控制。

（A）機器手臂CP BCI設置。用戶用2D持續移動控制7-degree的機器手臂來追蹤電腦屏幕上的移動目標。（B）使用邊緣排斥特性來適應機器手臂的物理限制。（C）水平控制和垂直控制的組水平特征圖。（D）不同控制條件下的組水平2D MSE。（E）2D CP不同控制條件下，水平維度和垂直維度組水平追蹤相關平方(r²)的箱型圖。

結論：

本文介紹的方法旨在推動非侵入式神經控制機器設備的實現和日常使用。作者已經證明，CP（持續追蹤任務）BCI范式不僅可以用來衡量用戶的BCI熟練程度，而且可以作為比傳統的DT（非連續試次）任務更有效的訓練工具。與接受DT任務訓練的被試相比，接受CP任務訓練的被試在熟悉和不熟悉的任務中都表現出了顯著的性能改善，顯示出高度靈活的技能獲取。作者認為CP任務的目標力學和屏幕包裹的特性可能會干擾目標追蹤，需要在光標控制期間提高注意力。這些結論支持將人為因素集成到基于認知的培訓工具中以提高用戶參與和任務性能的總體概念，并應在未來的BCIs中加以考慮。

侵入性系統已經顯示出類似于這種非侵入性系統的控制水平，但盡管這種侵入性的方法可能為少數嚴重身體功能障礙的患者提供急需的幫助，但由于醫療和經濟上的限制，大多數受損者可能沒有資格參加。當前迫切需要進一步開發非侵入式BCI技術，使其在未來能夠造福于大多數患者甚至普通人群。綜上所述，本文所做的工作對于當前基于腦電的BCI范式實現有用的、有效的非侵入式機器設備控制是必要的，其結果對正在進行的和未來的研究具有重要的指導意義。

原文：Noninvasive neuroimaging enhances continuous neural tracking for robotic device control
