近年來，許多學者已經提出了多種分割方法來自動描繪胎兒和新生兒腦MRI。這些方法旨在定義不同粒度的感興趣區域：大腦、組織類型或更局部的結構。不同的方法已應用于此分割任務，可分為無監督、參數化、分類、atlas融合（atlas fusion）和可變形（deformable）模型。Brain atlas通常在分割過程中用作訓練數據。然而，與圖像采集、快速的大腦發育以及較少可用的成像數據相關的問題阻礙了這類分割任務的發展。本文回顧了圍產期（懷孕28 周到產后一周）大腦分割采用的方法，并根據目標人群、結構分割和方法類型對它們進行了分類。本文概述了文獻中提出的各種方法，并討論了它們的主要貢獻。提出了評估分割精度和分割質量基準的不同方法。本文以圍產期大腦分割可能存在的問題和可能的未來發展方向的討論作為總結。

1.  介紹

圍產期大腦的自動形態分析對于定量評估正常的大腦發育和研究認知障礙的神經解剖學相關性至關重要。大腦異常發育與幾種神經系統缺陷有關，為治療干預提供了一個窗口。大約10％的早產兒會發展為腦癱，多達50％的兒童會發展成認知和/或行為問題。有問題的病例最早可以追溯到胎兒期（fetal age）。腦室擴大是胎兒大腦中最常見的異常，并與精神病、自閉癥和癲癇等神經系統疾病有關。

隨著磁共振成像（MRI）的進步，胎兒和新生兒（neonatal）大腦的詳細圖像可以無創地在毫米水平顯示。使用核磁共振成像的定量神經影像學研究越來越多地用于評估圍產期大腦的生長和發育。分割MRI大腦是獲得區域大腦結構定量測量的先決條件。大腦的區域體積和形狀測量結果是根據大腦的結構分割得出的。覆蓋在圖像上的分割圖對于可視化而言更為重要。擴散加權成像（DWI）和功能MRI（fMRI）可以與結構MRI的分割結果一起使用，以計算與結構連接和功能連接相關的區域測量值。在人群研究中對這些測量值進行系統評估，對于識別大腦中受病理影響的區域以及提供大腦正常發育的信息來說是至關重要的。

體積和皮層表面的定量測量對于描述正常的大腦發育很重要，并且有潛力預測長期的神經發育表現。但是，MR圖像的手動分割非常耗時。此外，手動分割會受到觀察者之間和觀察者內部差異的影響，從而限制了其可重復性。手工方法的這些局限性使得標記人群研究所需的大量被試構成了障礙。因此，需要精確的自動化技術來將大腦分割成感興趣的結構。新生兒和胎兒大腦的自動分割比成人大腦更具挑戰性。圍產期腦MRI的對比噪聲比(CNR)要低得多，由于腦的體積小，其信噪比常常較低，由于這一時期腦的快速發育，其腦形態和外觀也有很大差異。在圖像采集過程中，腦MRI進一步受到嬰兒運動偽影的影響（胎兒大腦會因?yàn)樵袐D的自主呼吸、胎兒的自主運動而不可避免的產生運動偽影，而新生兒腦圖像的采集需要新生兒處于沉睡情況下進行采集）。

這項研究的目的是對用于胎兒和新生兒腦自動分割的技術進行全面的綜述。Devi等人(2015)最近的一篇綜述介紹了為新生兒大腦開發的分割技術。在這里，作者將分割技術的綜述擴展到了胎兒和新生兒期。此外，作者還提供了這一時期現有腦圖譜（brain atlas）資源的總結、基于方法學的技術的詳細分類以及未來的發展方向。作者在PubMed上通過搜尋“fetal brain MRI segmentation”和“neonatal brain MRI segmentation” 查找到相關的方法論文。在NeoBrainS12挑戰賽（之后會介紹）中使用過的方法也被納入了本篇綜述。本文主要介紹自動化技術，因此需要人介入的半自動化方法不會介紹。這些方法根據目標人群(胎兒、新生兒)、被分割出來的結構(大腦、組織、區域結構)和采用的方法(無監督、參數化、分類、圖譜融合（atlas fusion）、可變形（deformable）模型)進行分類。

本文的組織如下。在第2節中討論了發育中大腦的自動分割所面臨的挑戰。第3節中介紹了通常作為分割的先驗信息提供的圖譜。第4和第5節簡要總結了在分割之前需要使用的圖像采集和預處理技術。第6節介紹了在本綜述中不同類別的分割方法。第7節和第8節介紹了胎兒和新生兒文獻中提出的不同的分割方法。對分割技術的評價介紹在第9節。最后，總結并討論了該領域未來可能的發展方向。

2. 挑戰

盡管在獲取磁共振圖像方面取得了一些進展，但自動化的大腦分割仍然是一項艱巨的任務。在MR圖像中有一些重要的挑戰，這些挑戰阻礙了分割，而與當前的應用無關。不同組織類別的強度不是均勻的，而是在圖像空間上逐漸變化的。這種強度非均勻性(INU)是由非單形射頻(RF)場和接收靈敏度以及與身體的電磁相互作用造成的。更高場強的掃描儀會導致更大的強度變化。圖1展示了INU效應。在單個體素中混合不同組織類別的部分容積（PV）效應給組織邊界的精確描繪帶來了額外的困難。由于圖像分辨率有限，包含多個組織的體素產生的強度表示體素中多種組織的混合強度。圖像噪聲經常是比較明顯的，可能是由于人體中的電磁噪聲和接收電子設備中的小異常造成的。胎兒和新生兒腦MRI的自動分割比成人腦分割具有更大的挑戰性。圍產期腦MR圖像進一步顯示了該領域特有的挑戰:

 a) 與成年人相比，嬰兒腦MRI運動偽影的發生率更高。胎兒和未鎮靜的新生兒表現出明顯的運動，這就需要采用更快的采集技術或多次采集大腦影像來校正運動。運動偽像表現為未對齊的圖像切片和沿相位編碼方向的重影（ghosting effects）現象（如圖2所示）。

b) 由于胎兒/新生兒的大腦體積小，掃描時間短，所以對比度較低(CNR)。

 c) CSF-WM 部分容積（PV）效應。胎兒/新生兒MR圖像與成人圖像相比，表現為反轉的WM（白質）/GM（灰質）強度對比。WM在圍產期腦內無髓鞘，在T2加權像上比GM更亮，而在成人圖像上GM比WM具有更大的強度值。CSF和GM在CSF-CGM（CG即cortical GM）邊界上的混合導致了其與WM相似的強度(見圖3)。這種PV效應導致了CSF-CGM界面將PV（部分容積）體素錯誤地標記為WM。

 d) 由于在此期間大腦的快速發育，圍產期大腦的形狀和結構外觀差異很大。皮質帶迅速折疊并形成深的灰質結構。此外，WM髓鞘形成在大腦發育過程中是一個持續的過程，在不同的WM區域逐漸明顯。由于不同掃描年齡的受試者在解剖學特征上存在這些差異，因此對其進行精確的定位具有挑戰性。圖4展示了在新生兒大腦中隨著掃描年齡的增加所發生的變化。

e) 缺乏跨越不同掃描年齡的手工標記圖譜。人工描繪精細的解剖結構需要專業的解剖學知識，而且非常耗時。與成人大腦圖譜資源不同，圍產期腦圖譜數據資源非常有限。大腦形態的巨大變異性加上缺乏大腦圖譜資源對分割技術提出了挑戰，因?yàn)橛?xùn)練數據是稀缺的。

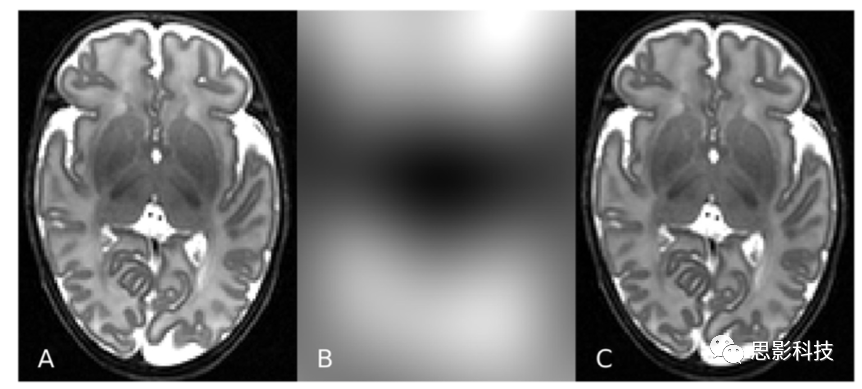

圖1.新生兒T2 MR圖像上顯示的MRI強度不均勻性（A）。圖像（B）和（C）使用N4偏置場校正分別呈現估計的偏置場和偏置校正后的圖像。

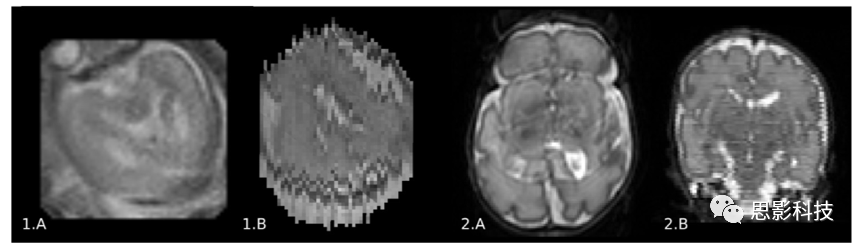

圖2所示。胎兒（1）和新生兒（2）T2 MR圖像上的運動偽影。在相位編碼方向切片的模糊和重影效應（1.A，2.A）以及切片沿方向的錯位（1.B，2.B）表明了明顯的運動。

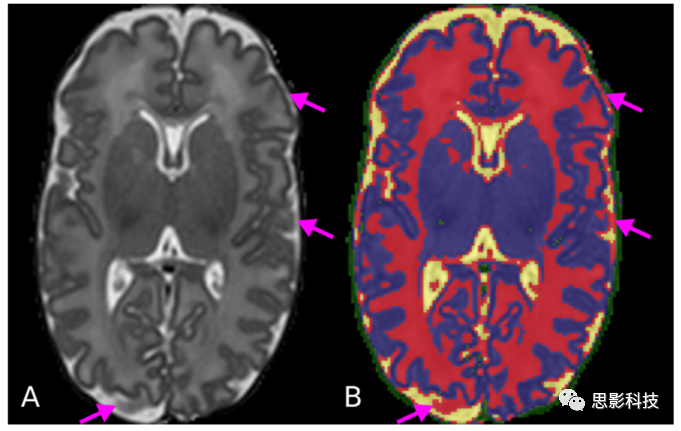

圖3所示。CSF-WM 部分容積效應明顯存在于CSF-CGM邊界。新生兒T2 MR圖像(A)分為不同的組織類型(黃色:CSF，紅色:WM，藍色:GM，綠色:背景) (B)箭頭所指的區域是CSF和CGM的部分容積，使得其強度與WM的強度相似。

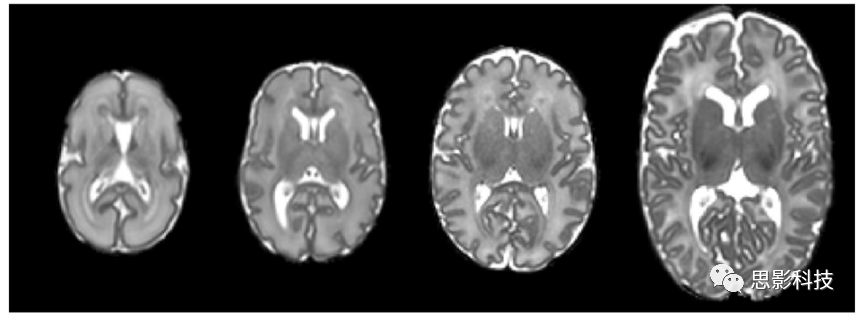

圖4所示。分別在PMA 28周、32周、36周和44周時獲得新生兒大腦T2 MR圖像(從左至右)。

2.  圖譜（Atlases）

腦圖譜是經過標記的數據，它表明了大腦不同結構的位置，通常用作自動分割算法的范例。術語atlas經常以一種含糊不清的方式使用。在這篇綜述中，將使用術語atlas來指代一對圖像：一個是腦模板（atlas template）圖像(例如大腦的MR圖像)，另一個是圖譜分割標簽（atlas label）圖像。圖譜標簽圖像表明每個體素處的解剖結構或組織。有兩種類型的腦圖譜:一種是在每個體素上指定單個結構/組織標簽的個體圖譜（single-subject atlas），另一種是定義了每個體素上每個結構/組織的結構概率的概率圖譜（probabilistic atlas）。個體圖譜通常是手工繪制的，而概率圖譜通常是通過將一批通過自動化程序得到的分割圖像進行平均得到的。

圖譜標簽可以通過將圖譜(源)的MR圖像配準到待分割的被試(目標)的MR圖像上從而可以得到待分割的被試的分割圖像。配準過程估計了圖像之間的轉換和映射，從而最大化了源圖像和目標圖像之間的相似性。配準可以是全局的，也可以是局部的，分別估計源到目標圖像的線性(剛性或仿射運動)或非線性變換(局部運動)。然后可以將估計出來的變換將圖譜圖像和圖譜標簽變換到個體（被試）空間中。早期的基于圖譜的分割方法就是通過將單個標記好的圖譜標簽變換到目標圖像空間完成分割的。但是，如果只使用單個圖譜，那么分割僅限于一對大腦之間的精確配準，由于被試的解剖結構差異很大，因此這不是一個簡單的問題。所以引入概率圖譜來解決此類問題。概率圖譜是通過對大量被試的腦圖像和相應的分割圖像求平均而構建的。將個體圖像配準到平均模板通常比向另一個個體圖像配準所出現的挑戰要少，因?yàn)槠骄鶊D譜已消除了很大的解剖差異。 另外，概率圖譜在每個體素上提供了每個結構的概率估計。這對于要求每個標簽都具有先驗概率模型的概率分割方法至關重要。解決單個圖譜配準不準確的另一種方法是使用多個圖譜，其中將不同的圖譜獨立地與被試數據進行配準。這樣可以使用多個圖譜對單個圖譜所引入的誤差進行平均，并提高結果的準確性。通常，會使用多個單個被試圖譜或概率圖譜用于分割，以適應個體大腦的解剖變異性。基于single-atlas的分割框架基本上可以用下圖來表示：

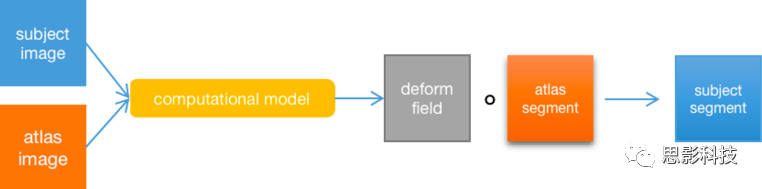

基于single-atlas的分割框架。首先個體圖像和圖譜圖像輸入到一個廣義的計算模型中，計算從圖譜空間變換到個體空間的形變場，然后再將計算得到的形變場應用到圖譜分割上，將圖譜分割從圖譜空間變換到個體空間得到個體分割圖像（注意，這只是個簡化模型，現在的基于圖譜的分割算法多是基于multi-atlas的）。

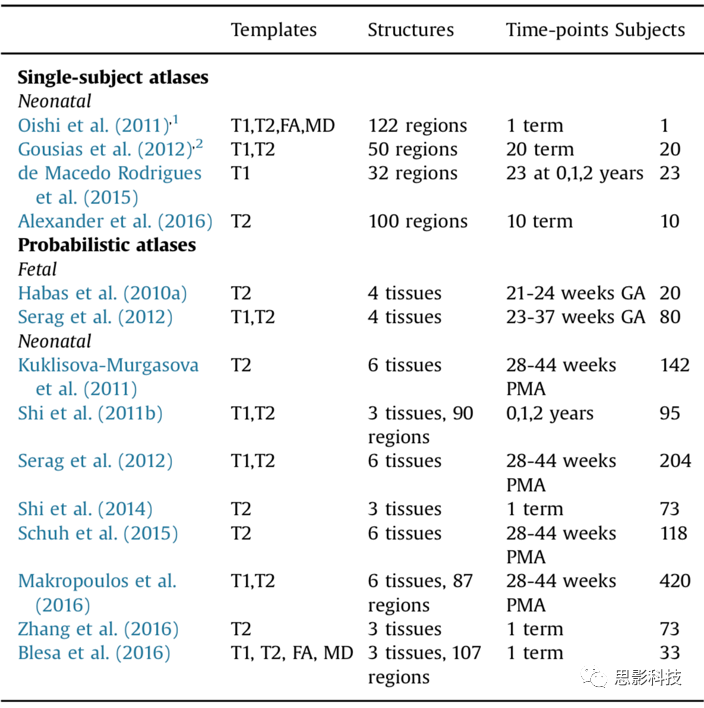

以下各節介紹了新生兒和胎兒領域中存在的個體（single subject）圖譜和概率圖譜。表1總結了不同的圖譜。表3進一步列出了圍產期大腦的公開圖譜。表1 與胎兒和新生兒腦圖譜構建相關的研究

3.1. 個體圖譜（single-subject atlases）

現有文獻中為圍產期大腦構建的個體圖譜有限。Oishi等人(2011)構建了一個由T1、T2和DTI組成的多模態新生兒腦圖譜，并在單個被試腦圖像上手工劃分了122個區域。手工劃分是基于DTI數據上觀察到的白質束和回旋模式。相反，Gousias等人根據T1和T2數據生成了多個個體圖譜。他們?cè)诖蠹s足月年齡的不同掃描時間的20名新生兒上手工描繪了50個結構(Gousias等人(2012)的一個圖譜如圖5所示)。de Macedo Rodrigues等人（2015）使用T1圖像構建了不同年齡的多個個體圖譜。將23例掃描年齡在0至2歲之間的嬰兒（包括4名新生兒）的腦部MR圖像手動分割為32個區域。Alexander等人（2016年）建立了最新的腦圖譜，在10例足月新生兒的T2圖像中描繪了100個區域。該圖譜的一個重要特征是它復制了Desikan-Killiany方案，該方案在成人研究中廣泛使用并用于新生兒大腦(見圖6)。

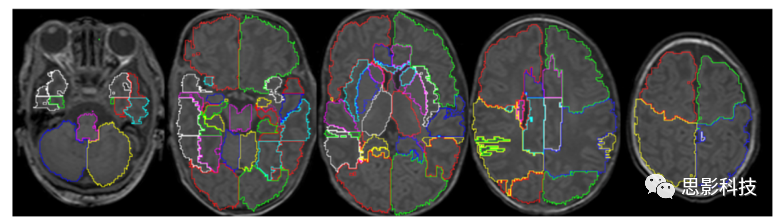

圖5 由Gousias等人（2012）手動描繪的圖譜將大腦分為50個區域。

3.1. 概率圖譜

目前已經為新生兒大腦建立了幾套概率圖譜。Kuklisova-Murgasova等人（2011年）使用非參數核回歸方法構建了掃描年齡在28-44周之間的第一個新生兒大腦時空?qǐng)D譜（時空?qǐng)D譜即在不同年齡的時期上構建了三維腦圖譜，借此可研究縱向的影像數據）。他們基于142個仿射配準到公共空間的圖像計算了平均T1和T2模板。每一個年齡段的圖譜進一步伴隨著從被試腦圖像的組織自動分割中估計出的組織概率圖。Serag等人(2012)使用類似的方法開發了具有時空模板和組織概率圖的“高清”腦圖譜。Schuh等人(2015)遵循了相同的原則，但是使用了不同的配準方法(源數據和目標數據之間的對稱配準以產生反向一致的空間變換)，使用118例新生兒掃描數據創建了年齡段位于28到44周的腦圖譜。Makropoulos等人(2016)利用時空概率圖和標簽圖進一步改進了Serag等人(2012)的腦圖譜，利用420幅自動分割的新生兒MR圖像對87個結構進行了估計。Shi等人(2011b)基于三個年齡層掃描的95名受試者，提出了第一個包含三個嬰兒大腦時間點的縱向腦圖譜: 新生兒、1歲和2歲。采用縱向組織分割、基于自動解剖標記(AAL)圖譜(Tzourio-Mazoyer et al.，2002)和groupwise配準計算三個模板(新生兒為T2, 1歲和2歲為T1)、組織概率圖和90個結構的分割標簽圖。最近，Shi等人(2014)使用基于稀疏patch的技術構建了一個由T2模板和組織概率圖構建的圖譜。他們使用了73名新生兒的MR圖像，并按照Wang等人(2011)提出的方法進行group-wise配準，自動分割成不同的組織類型。Zhang等(2016)也采用了基于patch的方法，將小波分解后的大腦圖像分割成不同的頻帶。其T2模板和組織概率圖與Shi等人(2014)使用相同數量的被試數據得到。Blesa等人(2016)制作了一個單一時間點的多模態腦圖譜，他們使用了T1、T2、FA、MD模板和33名被試的MR圖像。基于自動分割的組織概率圖，根據AAL圖譜中標簽的傳播，構建了具有107個標簽的標簽圖像。

Habas等(2010a)構建了第一個胎兒大腦時空?qǐng)D譜。他們?cè)诒辉囍g使group-wise配準，并用多項式來建模磁共振強度、組織概率和胎兒大腦形狀的變化。他們的圖譜使用了20個胎兒大腦的T2圖像和手工分割標簽。 Serag等人(2012)在新生兒腦圖譜的基礎上，使用80個胎兒腦圖像數據，得到了處于23 ~ 37周胎兒大腦和組織概率圖的時空?qǐng)D譜。

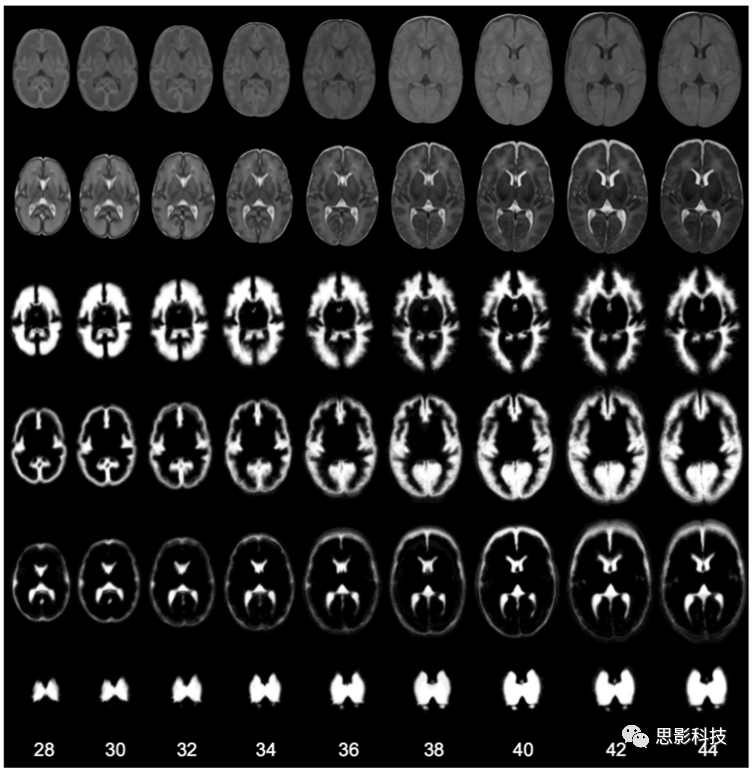

圖6所示。Serag等人(2012)構建的新生兒大腦時空概率圖譜。
4. 圖像采集

圍產期大腦的MR成像需要不同于成人大腦的采集協議。未成熟的圍產期大腦含水量比成熟的高，需要不同的掃描參數。另外，由于患者運動，需要更快的掃描序列，例如快速自旋回波技術，以獲得具有較少的運動偽影的圖像。這是由于胎兒運動和產婦呼吸，運動在胎兒腦MRI中尤為明顯。胎兒腦MRI通常是通過非常快速地獲取2D切片來獲取的，從而“凍結”切片中的運動。但是，二維切片通常彼此不對齊，因此妨礙了自動大腦分割。三維重建技術通常用于校正此類問題。Slice-to-volume（SVR）技術通常在兩個迭代步驟中執行此校正：

a）從2D切片進行3D重建，以及b）將2D切片重新對齊到3D volume。一個替代的重建技術通過優化所有切片對的交點來對齊切片。文獻中已經提出了許多運動校正技術來糾正運動，要么在圖像采集過程中進行校正，要么在k空間中進行重建。
5. 圖像預處理

在分割之前，通常會采用不同的預處理步驟。最常見的是強度校正和顱骨剝離。強度不均勻性（INU）校正旨在消除在整個圖像上顯示為平滑變化信號的強度偏差。INU校正可以在分割之前和/或在分割過程中執行。N3和N4算法通常用于圍產期大腦中的INU校正。文獻中還進一步采用了諸如各向異性擴散之類的濾波技術，以在保留邊緣的同時減少圖像中的噪聲。組織和結構分割方法在處理之前通常先進行腦提取。在本文中，作者將腦提取技術描述為一種特殊的分割方法，并在第7.1節和第8.1節中對胎兒和新生兒的腦提取技術進行回顧。
6. 不同類型的分割方法

這篇綜述的分割技術分類如下:

a)  將目標人群分為胎兒或新生兒。

b)  被分割成腦、組織或結構的分割方法。

c)  采用不同類型的分割方法：無監督、參數化、分類、地圖集融合、可變形模型。 以下各節詳細介紹了方法類別。因此，第7節和第8節分別詳細介紹了胎兒和新生兒文獻中針對不同類別提出的分割技術。表2展示了此綜述中針對其類別討論的不同細分方法。表3列出了本綜述中討論的公開可用方法。
6.1. 無監督技術

無監督技術根據腦圖像內固有的相似性對數據進行分類，所以不需要訓練數據。無監督技術通過挖掘基于圖像的特征，把腦圖像分割成強度不同的區域。在醫學圖像分割中使用的方法通常是從標準圖像處理中采用的：閾值化，區域增長，形態運算，分水嶺分割，邊緣檢測和聚類技術。無監督技術本身很容易受到噪聲、強度不均勻性和部分容積效應的影響，因此很難適應不同的掃描序列和具有較大的解剖學差異的腦圖像數據。在圍產期腦分割文獻中，這些方法主要用于其他方法的預處理和后處理目的，例如：參數化技術。聚類技術已被用來計算特定對象的組織先驗來初始化參數技術。已使用區域生長、形態學操作和分水嶺分割來識別/分離圖像中的連接區域，并根據重疊的組織強度分布（例如WM與CSF或CGM與背景之間的強度）校正部分體素。然而，結合無監督技術也成功地用于大腦和組織的分割。
6.2.圖譜融合（atlas fusion）技術

圖譜融合方法是基于已對齊圖譜的標簽對圖像進行分割的方法。標簽融合技術通過投票法來融合來自不同圖譜的標簽。研究人員提出了多種投票方案，可以根據圖譜MR圖像與待分割圖像之間的相似性(無論是全局的還是局部的)，對每個圖譜的貢獻進行加權平均。基于patch（所謂patch即將3D的腦圖像切成一個一個的2D圖像塊或者3D圖像cube）的技術為標簽融合技術提供了一種非局部的替代方法。在基于patch的方法中，圖譜中最相似的patch位于圖像的每個patch的中心體素附近。圖像patch中心體素的標簽是是由一系列權重融合得到的，這些權重是由圍繞這些中心體素的圖譜patch與中心體素的patch之間的相似性定義的。這些權重可以減少由多個不同圖譜所導致的聯合誤差。Warfield等人（2004）提出了另一類圖譜融合技術STAPLE（Simultaneous Truth and Performance Level Estimation）。STAPLE計算真實分割的估計，并根據每個圖譜在分割上的性能對圖譜進行加權。重復該過程，直到算法在EM框架中收斂為止。在圍產期文獻中，使用圖譜融合的技術進行分割是相對有限的。這是由于大腦在不同年齡的掃描時間會發生較大的發育變化，并且不同年齡的圖譜分割標簽數量有限。在被試年齡不同的圖譜之間進行配準是一個較為困難的任務，例如將足月孩子的大腦配準到早產兒的大腦上。但是，通常使用圖譜融合技術來得出不同結構的初始概率估計值，然后通過諸如參數化或可變形技術之類的自適應技術對其進行完善。
6.3. 參數化技術

參數化模型通過對數據進行擬合來解決分割問題。(后驗)體素概率由空間先驗項和強度項組成?？臻g先驗分布本質上是對每個結構的空間位置進行編碼，通常基于圖譜數據。強度模型參數分布的典型選擇是高斯混合模型(GMM)，其中每個大腦結構的強度似然采用高斯分布建模。然后，使用期望最大化算法(EM)、迭代條件模式法(ICM)或圖割法（graph-cut method, 在前深度學習時代，圖割法是圖像分割領域很常用的一種方法。它通過把圖像轉化為由多個超像素構建的圖像，每個超像素包含多個空間鄰近且強度相似的像素，每個超像素作為一個結點，超像素之間的相似關系構建為邊，這樣可以把一張圖像建模成圖模型）來將模型擬合到數據中。參數模型的一般擴展包括: MRF正則化來建模結構的空間相互作用，偏場校正來解釋強度的不均勻性，以及先前的松弛來緩解錯誤配準和病理的影響。由于其準確性和對解剖結構差異的魯棒性，該系列模型已被大多數新生兒和胎兒分割方法采用。強度建模允許根據圖像的強度信息來適配，通常從概率圖譜或圖譜融合中得出空間先驗信息。圖割法已用于腦分割，而EM用于腦、組織和結構分割。
6.4. 分類技術

在圖譜上直接訓練分類器，以基于圖像衍生的特征（例如，單模態或多模態的強度和空間特征）來學習分割標簽。由其他分割技術計算得到的估計標簽可以進一步合并為特征，以進一步糾正分類技術導致的細分偏差。然后，分類器基于學習的模型在對象圖像中標記體素。分類技術，尤其是卷積神經網絡，由于其在計算機視覺任務中的出色準確性以及對不同領域的模型的適應性，成為近年來最受歡迎的分割方法之一。圍產期文獻中的示例分類技術采用了k-NN、樸素貝葉斯（Bayes）、決策森林、SVM分類器和最近的卷積神經網絡。（換句話來說，基于分類技術的分割算法，實際上就是提取每個體素的特征，可以是強度特征、圖像紋理特征或者上下文特征，把這些特征放入分類器中訓練，讓分類器可以為每個體素進行分類）
6.5. 可變形模型

可變形模型是基于物理的模型，它通過對一個封閉的表面進行變形來分割一個物體。這個表面在內外能的影響下不斷地膨脹或收縮（編者注：可以理解為氣球模型，只不過氣球需要從卷曲的表面映射回光滑的球狀面，而可變形模型相當于氣球模型的反轉，從光滑的球表面通過內外力的作用下，收縮到卷曲的表面，收縮的過程是由外力驅動，而卷曲表面邊界的穩定則是由內力維持）。外部能量通常是一個圖像驅動的數據擬合項，它將表面移動到所需的對象邊界。內能保證了傳播面的平穩性，約束了由外能驅動的演化。內能可以進一步包含有關目標物的先驗知識。可變形模型分為兩類:參數模型和幾何模型。參數模型提供了曲面的顯式參數化。一個使用參數可變形模型的示例方法是廣泛使用的大腦提取算法BET，由Smith(2002)提出(作為FSL軟件的一部分實現)。幾何模型，又稱水平集可變形模型，將曲面隱式表示為高維函數的零水平集。幾何模型被用來約束皮層外表面(CSF-GM邊界)和皮層內表面(GM-WM邊界)之間的距離。可變形模型通常用于單個結構的分割，其中形狀的先驗知識對于分割非常重要，例如大腦的分割(特定形狀)或皮層帶的分割(特定厚度)。

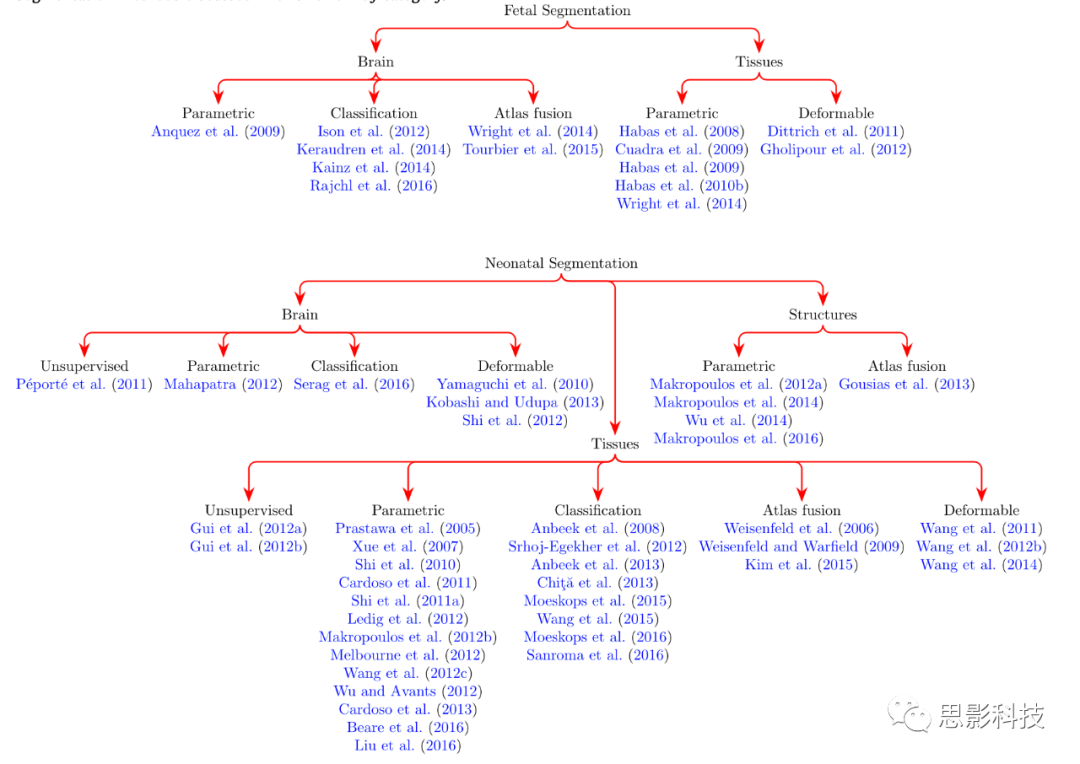

表2 本文中按類別討論的細分方法

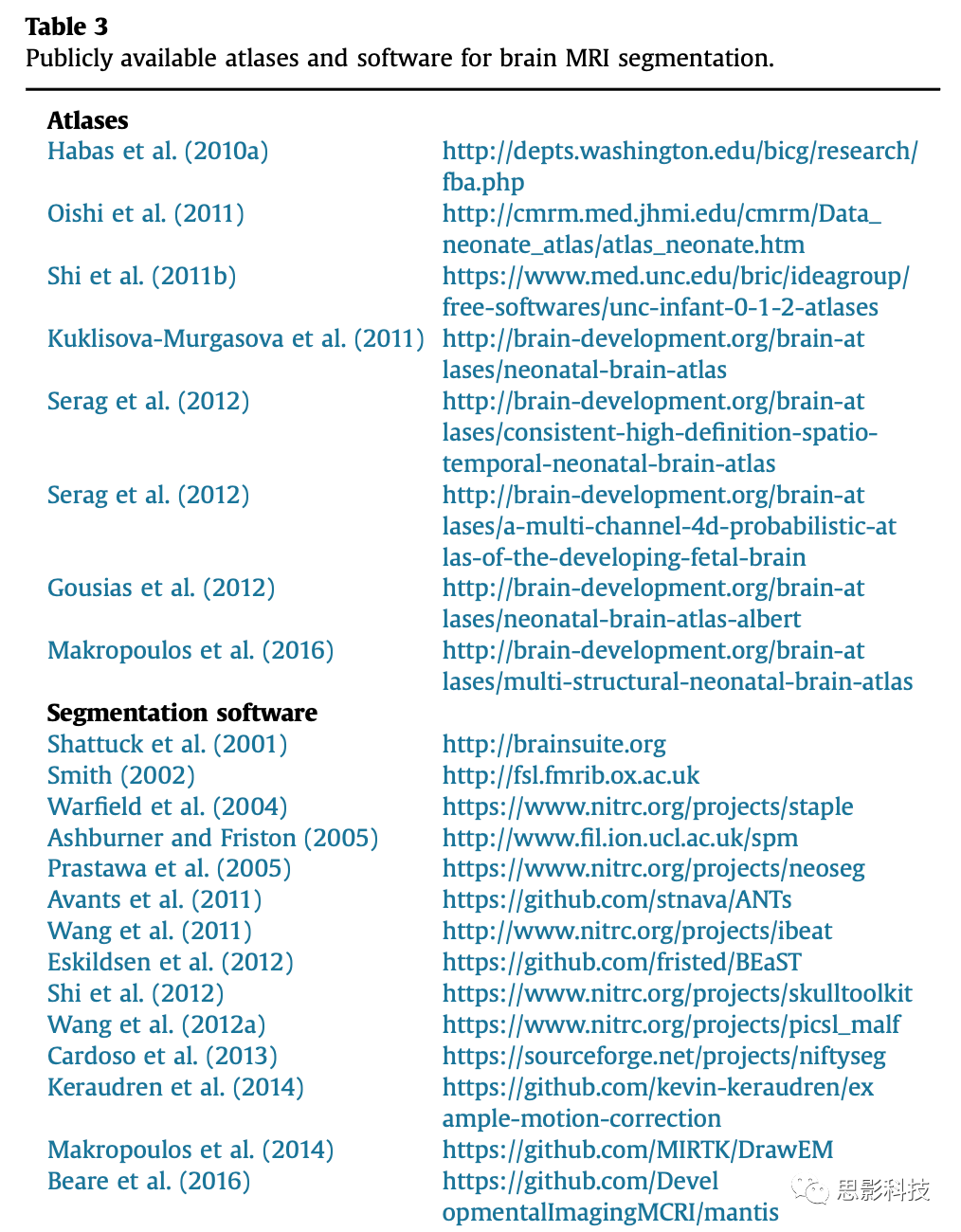

表3 可公開獲得的用于腦部MRI分割的圖譜和軟件

7. 胎兒期分割

在本節中，將會介紹以往的研究文獻中所提出的胎兒期大腦分割算法。第7.1節介紹了大腦提取方法，第7.2節介紹了對不同組織類型的分割方法。
7.1.大腦分割（提?。?/span>

大腦提取是指從磁共振圖像中去除頭皮和頭骨，只留下腦脊液和腦組織。胎兒大腦的分割是一項具有挑戰性的任務，因?yàn)樘旱拇竽X需要與母體進一步分離。此外，胎兒大腦的運動也會使這一分割任務明顯復雜化。

a) 參數化技術

Anquez等人（2009年）采用了三階段的顱骨分割過程。他們首先通過模板匹配和對比度、形態和生物特征識別先驗信息來檢測胎兒的眼睛。之后，他們將大腦在矢狀平面內分割。最終將形狀配準到這個volume上并用于分割3D大腦。使用圖割法進行分割。如果在較寬年齡范圍內對胎兒大腦使用該方法進行分割，則單一形狀的配準可能會出現問題，并且具有運動偽影的圖像中容易出現錯誤。

b)  分類技術

Ison等人（2012）使用隨機森林分類器來抑制母體組織的影響并基于3D Haar特征識別大腦的可能位置。因此，使用高階MRF對大腦進行了分割。Keraudren等人（2014）開發了用于從具有運動偽影的3D volume中進行大腦檢測的方法。最初檢測到最大穩定極值區域（MSER），即內部強度均勻，邊界強度高的區域。然后針對這些區域計算尺度不變特征變換（SIFT）特征，使用k-means算法進行聚類，然后使用支持向量機（SVM）分類器將其分類為大腦/非大腦。然后，通過將隨機森林分類器應用于2D切片的patch上并使用條件隨機場（CRF）來細化初始分割。Kainz等人（2014年）采用了類似的方法，但是在3D Gabor特征上訓練了隨機森林分類器。因此，使用2D水平集對分割進行了細化。 該方法已針對GPU實現，并且僅需7s即可進行大腦分割。Rajchl等人（2016）最近提出了一種基于3D卷積神經網絡和CRF的方法。迭代計算CNN和CRF，直到收斂為止。他們的方法是通過在一組使用邊框框住大腦的數據上進行訓練來執行腦分割的，而不是在一堆經過手工分割的大腦數據上。

c)  圖譜融合技術

 Wright等人(2014)利用Eskildsen等人提出的(2012)基于patch的大腦分割技術從胎兒MR圖像中提取大腦。Eskildsen 等人(2012)的方法是一種多分辨率的基于patch 的Coupéet 等人(2011)提出的技術的拓展版本，這個技術原來用于從成人MRI圖像中提取大腦。Tourbier等人(2015)也使用了多圖譜分割。他們采用了基于歸一化相關系數(NCC)的全局權重對多個圖譜融合。圖譜融合技術對于配準錯誤十分敏感，而配準錯誤經常發生在具有運動偽影的胎兒圖像上。為了緩解這個問題，Wright等人(2014)、Tourbier等人(2015)在執行大腦提取任務之前使用了SVR技術。
7.2.組織分割

一些技術也提出了對胎兒大腦進行組織分割。胎兒大腦的組織分割已經在用SVR重建或沒有明顯運動的胎兒圖像上進行了。

a)  參數化技術

 Habas等(2008,2010b)最早提出了一種胎兒腦組織分割的方法。他們采用了與Van Leemput等人(1999)類似的帶有偏差校正的EM模型，并進一步引入了MRF懲罰項，以確保對附近的體素進行類似的標記。在他們后期的工作中，Habas等人(2009)將atlas先驗與層間先驗相結合，對模型進行了擴展，層流先驗是基于深度的先驗，使用拉普拉斯方程進行估計(Jones等人，2000)。Cuadra等人(2009)提出了一種無atlas組織分割的EM方案。他們將兩種高斯函數混合用于CGM和WM，而不是單一的類。用經驗值初始化GMM的高斯參數。但是對于在不同年齡的胎兒分割任務上這種方法可能會出現一些問題，這是因?yàn)樵诓煌挲g下大腦的發育和髓鞘形成存在差異。他們進一步提出了基于體素鄰域的具有局部成分的MRF和基于皮層厚度圖譜的具有全局成分的MRF。PV校正使用基于知識的規則執行。對四名受試者進行了有限的評估。Wright等人(2014)同樣使用Ledig等人(2012)開發的EM-MRF分割方法對新生兒圖像(下一節將介紹)進行分割，以便從胎兒MRI中分割組織。

b)  可變形模型

 Dittrich等人(2011)提出了一種基于水平集的組水平分割技術，這個算法從數據中推斷出一個潛在的圖譜，這反過來又約束了個體的分割。他們用一個包含圖像似然項、空間先驗項和平滑約束的水平集的概率公式對分割進行建模。每一項的參數以交錯方式最小化。圖像似然項的參數用一個GMM建模，然后用EM算法對每個圖像進行優化。空間項參數估計為所有個體分割的年齡加權概率平均值，可以認為是一個“時空隱圖譜（spatio-temporal latent atlas）”。所有的圖像在分割前用組配準技術對齊。分割是針對單個結構執行的，并且基于單個手工分割的圖譜。Gholipour等(2012)提出了一種基于形狀的分割技術，用于胎兒MRI中腦室的分割。通過使用STAPLE (Warfield et al., 2004)得到初始分割。然后通過結合強度和局部空間信息的概率形狀分割得到分割結果。引入懲罰項來考慮不同形狀的交點和區域的平滑度。
8. 新生兒期分割

分割方法在新生兒大腦中的應用越來越廣泛。第8.1節介紹了用于大腦分割（腦提取，也叫顱骨剝離）的方法，第8.2節介紹了用于組織分割的方法，第8.3節介紹了用于更細致的結構分割的方法。
8.1. 腦提取

用于成人大腦的大腦提取技術，如BET (Smith, 2002)和BSE (Shattuck et al.， 2001)，通常會用于新生兒大腦，并已在相關論文中使用。然而，也已經開發了提取新生兒大腦的算法，并在以下介紹。大多數已開發的技術將其準確性與BET和BSE進行比較。

a)  無監督分類技術

 Peporte 等人（2011）開發了一個atlas-free分割方法，這個方法基于形態學操作的組合、區域增長和邊緣檢測以提取大腦區域。通過在每個2D切片上分別使用k-means聚類得到的閾值來執行自適應閾值。然而，在Peporte等人（2011）的工作中，只是用了5個被試的數據用于評估驗證。

b)  參數化技術

Mahapatra(2012)提出了一種基于圖割法的顱骨剝離方法。他們合并了來自概率mask的先驗信息，并引入了利用梯度信息的平滑項。Serag等人(2016)將他們的方法與其他11種大腦分割技術進行了比較，包括BET和BSE。

c)  分類技術       Serag等人(2016)提出了一種將MRI分為大腦和非大腦區域的方法，該方法使用樸素貝葉斯或線性判別分析分類器。選擇那些可在整個圖譜數據庫中提供補充信息的圖譜。

d)  可變形模型

 Yamaguchi等人(2010)提出了一種基于主動表面模型的顱骨剝離方法。使用貝葉斯分類方案下的高斯混合模型對強度信息進行建模。從構造的圖譜的組織概率圖中合并先驗信息。Yamaguchi等人(2010)沒有對他們的方法進行定量驗證，而是依賴于對結果的視覺檢驗。類似地，Kobashi和Udupa(2013)提出了一種基于模糊對象模型的技術，這是一種使用先驗形狀模型的主動表面模型。Kobashi和Udupa(2013)對10個實驗對象的結果進行了定量評估，但是沒有將他們的方法與其他的大腦提取技術進行比較。Yamaguchi等人(2010)和Kobashi和Udupa(2013)進一步將腦脊液從腦組織中分離出來。Shi等人(2012)開發了一種結合BET和BSE兩種腦提取技術的元算法。對這兩種技術的參數進行優化，然后用于被試的分割。采用基于水平集的分割算法對不同參數的腦提取進行融合和細化。為了降低計算復雜度，Shi等人（2012年）使用親和力傳播技術基于圖譜的強度相似度選擇圖譜。 他們對246名被試數據（包括75名新生兒數據）進行了廣泛的數據庫驗證，并將他們的技術與其他六種方法（包括BET，BSE和STAPLE）進行了比較。
8.2. 組織分割

在新生兒分割領域的研究主要集中于腦MR圖像的組織分割。本節介紹文獻中用于新生兒組織分割的方法。圖7給出了不同組織類型的分割示例。

a)  無監督分類技術

Gui等(2012a,b)提出了一種基于腦形態學先驗知識的無atlas 分割方法。在他們的工作中，Gui等(2012b)使用T1和T2兩種模態數據，并應用分水嶺分割、區域生長、主動輪廓分割和形態學操作對腦組織進行分割。由于Gui等人(2012b)不依賴圖譜，他們的方法不受圖譜配準錯誤的影響。

b) 參數化技術

 Prastawa等人(2005)基于Van Leemput等人(1999)的EM算法開發了一種組織分割方法。這項工作的新穎之處包括根據基于圖的聚類技術(最小生成樹)區分有髓鞘和無髓鞘的WM類，并使用最小協方差行列式(MCD)估計去除異常值。使用MCD估計器估計高圖譜概率的樣本位置的初始強度估計。利用非參數核密度估計進一步細化分割結果。該技術的一個缺點是通過對三個被試的半自動分割結果平均來創建圖譜，因此很難捕獲新生兒人群中存在的巨大腦解剖差異。 Xue等人（2007年）類似地實現了帶有MRF正則項的EM方案。但是，Xue等人（2007年）放棄了使用圖譜作為腦組織先驗信息，而是依靠k均值聚類來獲得特定于被試的組織先驗。在處理之前，根據手動分割的圖譜去除深層灰質組織。Xue等人（2007年）使用一種基于知識的方法對CSF-WM部分容積效應（partial volume effect）問題進行了解決，該方法使用連通分量label來實現。作者還介紹了大腦在不同區域的局部分裂，并以局部方式估算了高斯參數。Cardoso等人（2011，2011，2013）提出了另一種解決圖譜配準錯誤的方法，提出了一種類似于Shiee等人（2011）的適用于圖譜先驗的EM-MRF方案。由圖譜提供的圖譜先驗?zāi)Ｐ徒閺?/span>Dirichlet分布中抽取的樣本，并根據每次EM迭代的后驗進行了調整。將CSF-WM 部分容積效應建模為不同組織之間的混合分布。此外，他們通過在組織上引入半共軛高斯先驗而偏離了經典的高斯模型，該方法是通過手動選擇的代表不同組織的patch初始化的高斯方法。Melbourne等人（2012年）擴展了Cardoso等人（2011年，2013年）的工作，以進一步對與估計模型具有較大馬氏距離的強度聚類進行離群值剔除，以減少其在參數估計中的影響。 Makropoulos等人（2012b）提出了一種具有圖譜適應性的分割方法，類似于Cardoso等人（2011，2013）的工作。 如Xue等人（2007）所述，對CSF-WM強度重疊進行部分容積校正。添加了第二個部分容積校正步驟以校正WM-GM邊界，從而可以更細致地描繪皮質帶。結構先驗是由Atlas先驗和特定于被試的先驗的組合而獲得的，這些先驗是通過用k均值進行強度聚類得到的，以提供對先驗更好的初始估計。 Ledig等人（2012）通過引入二階MRF和Cardoso等人（2011）的MRF模型，擴展了Cardoso等人（2011，2013）的EM-MRF模型。如果在該類的鄰域中存在一對類，則二階MRF會對該類的存在進行懲罰。Shi等人（2010年）提出了一種利用特定于被試的概率圖譜進行新生兒組織分割的框架，該圖譜是根據以后獲取的縱向數據生成的。該圖譜是使用AFCM（一種模糊聚類技術）構建的。之后，將圖譜用于聯合配準分割框架中，該框架在改進的EM算法中迭代執行圖譜配準、偏置場校正和基于圖譜的組織分割。在他們后來的工作中（Shi等人，2011a），根據Shi等人（2010）計算的新生兒大腦分割，根據其與被試的相似性，構建了特定于被試的圖譜。使用Hessian濾波器在被試的皮質GM置信度圖上測量相似度。像Shi等人（2010）一樣，使用構建的特定被試的圖譜以聯合配準分割的方式分割圖像。由于是縱向數據框架，Shi等人（2010年）的方法需要隨之而來的新生兒大腦成像數據。 Liu等人（2016）研究了EM框架中基于patch的先驗的使用。他們最初得出的特定于被試的圖譜具有類似于Habas等人（2010b）的模板和組織概率。通過在特定于被試的圖譜上進行基于patch的搜索策略來定義其他組織概率。這兩個概率在空間上與patch貢獻度量（基于patch及其鄰域的強度結構）和基于交叉驗證計算的體素標簽準確性度量進行了融合。他們進一步研究了基于圖譜的局部可變性在基于patch的搜索中改變搜索窗口的效果。

對成人腦分割軟件的改進也已在相關文獻中提出。Wang等人（2012c）將SPM分割軟件改造為新生兒腦分割軟件。SPM分割算法可迭代地修改概率圖譜中的組織分割、偏差校正和非線性配準。SPM的組織分割方法基于EM方案，并使用ICM優化了聯合代價函數。當函數收斂后，使用連通分量label進行部分容積校正。 Wu 和Avants（2012）提出了一種基于Atropos工具的技術（Avants等，2011）。EM-MRF技術與ICM參數優化一起使用。T1和T2圖像均用于多元數據項。根據基于圖譜的先驗概率對分類錯誤的體素進行校正。Beare等人（2016）使用形態學操作、分水嶺變換和通過擴張重建的方法，將SPM中實現的分割方法擴展到了新生兒腦分割。

c) 分類技術

Anbeek等(2008,2013)提出了一種基于k-NN分類的組織分割方法?；谟?xùn)練圖像的強度和空間特征，構造多維特征空間。分割是根據圖像中每個體素在多維空間中與k個最近鄰的親和力來估計的。在Anbeek等人(2008)中，他們直接從圖像的坐標計算空間特征。在Anbeek等人(2013)的后期工作中，他們利用平均大腦圖像的空間坐標改進了空間特征的定義。Srhoj-Egekher等(2012)提出了一種基于標簽融合和監督分類的方法。初始標簽融合步驟的先驗值與每個組織的獨立2類k-NN分類的概率相結合。k-NN分類是根據T1和T2模態的強度特征進行的。最后一步是利用主成分分析得到的降維空間中的樸素貝葉斯分類器對多個組織類別的體素進行分類。Chita 等人(2013)和Moeskops 等人(2015)提出了一種多級監督分類方法用于新生兒圖像的分割。圖像體素分類分為三個階段:

1.  算法的特征空間由空間特征、強度特征和當前的概率輸出組成；

2. 從Moeskops等人的方法中得到T2圖像的強度特征，從Chita等人的方法中得到T1和T2圖像的強度特征；

3.  第一個階段和第二個階段分別對每個組織進行獨立的2類分類，第三個階段對所有的類都使用4類分類。Chita等人(2013)在所有階段都使用k-NN分類器。Moeskops等人(2015)在第一階段和第三階段使用了k-NN分類器，在第二階段使用了SVM分類器。采用正向特征選擇方案選擇各階段的最佳特征。與Chita et al(2013)類似，Wang et al(2015)使用基于強度特征和當前概率輸出的多階段分類方案。使用這種方案，他們估計了概率圖，并使用稀疏表示法對其進行了修正。使用隨機森林進行分類，并在T1、T2和FA圖像上進行訓練。最近，Moeskops等人（2016）利用多尺度CNN分割腦組織。在采集平面上使用2D patch。在輸出層中組合了多個大小的patch和卷積核，以進行最終分割。Sanroma等人（2016）將分割問題以集成的方式轉換為方法的組合。他們結合了兩種方法，一種是基于Wang等人（2012a）的聯合標簽融合方法，另一種是基于強度的方法，并在模板圖像的超體素上訓練了SVM。然后，他們?cè)诨趦煞N方法的預測和概率估計的集成方法中學習兩種方法的區域加權。分類技術在新生兒組織分割挑戰賽NeoBrainS12(詳見9.1節)中獲得了精度非常好的結果。然而，它們比參數化和非監督技術對大腦圖像強度的差異更敏感。

d)  圖譜融合技術

Weisenfeld等人(2006)和Weisenfeld and Warfield(2009)使用迭代樣本估計過程對腦組織進行分割。最初，圖譜標簽被變換到被試空間，以得到被試分割的初步估計。然后，他們使用分割迭代地優化每個atlas的樣本，并使用staples算法重新估計分割。他們用MRF項來模擬空間同質性。Weisenfeld和Warfield(2009)進一步采用類似于Xue等人(2007)的方法對CSF-WM 的部分容積效應進行校正。Weisenfeld和Warfield(2009)的組織分割需要精確的圖譜對齊，這是一個重要的問題，因?yàn)樾律鷥旱拇竽X經歷了巨大的發育變化。Kim等人(2015)開發了一種用于新生兒大腦分割和表面重建的工作流程。他們采用Coupe等(2011)的基于patch的模型和Wang等人(2012a)開發的聯合圖譜誤差估計相結合的技術對新生兒大腦進行分割。基于Wang等人(2012a)的方法，將圖譜中的相似patch與聯合圖譜錯誤的加權系數進行融合。Kim等人(2015)將大腦分為兩部分，皮質帶以及作為一個整體的剩余大腦區域。

e) 可變形模型

Wang等人(2011)提出了一種基于局部強度信息項、圖譜組織先驗和皮層厚度約束的耦合水平集的分割算法。用具有空間變化均值和方差的高斯分布對局部強度信息進行建模。使用皮層厚度約束將CSF/GM和GM/WM表面距離約束在預定范圍內。采用類似于Xue等(2007)的方法將CSF-WM 部分容積校正納入模型。他們后來(Wang et al . 2012b)在多模態和縱向框架工作中擴展了他們的方法。結合使用T1、T2和FA圖像進行多模態圖像分割任務。此外，在不同時間點獲得的圖像被納入縱向的水平集分割。采用4D配準方法對不同的時間點進行迭代配準，并根據相鄰時間點的約束條件進行縱向分割。Wang 等人（2014）提出使用空間一致的特定于被試的圖譜進行基于patch的分割。Wang等人（2011，2012b，2014）專注于WM、GM和CSF的分割，未將深層GM和皮層GM分離開，也沒有分割腦干和小腦。
8.3. 結構分割

對大腦局部結構的繪制比較困難，這是因?yàn)槿狈?xì)致的的手工分割圖譜。早期的方法是基于人工放置在腦軸上的CGM和WM區域的分割。這些軸將CGM / WM分為16個部分：額葉、中央前、中央和枕骨區，分為左右半球的上半部和下半部。Oishi等人（2011）和Gousias等人（2012）手動描繪了大腦的第一個區域圖譜?，F(xiàn)有的分割方法使用這些圖譜或從成人圖譜中的label來描繪嬰幼兒大腦的區域結構。使用成人大腦結構的label進行分割可能會出現問題，因?yàn)榘l(fā)育中的大腦可能尚未形成不同的大腦結構。圖8中展示了了分割為不同結構的示例。

a)  參數化技術

Makropoulos等人（2012a，2014）利用Gousias等人（2012）的圖譜通過類似于Makropoulos等人（2012b）的EM方法自動將新生兒大腦分為87個區域。 在Makropoulos等人（2014）的方法中，他們根據MR圖像中的局部強度梯度將EM方法與加權標簽融合相結合。Makropoulos等人（2016）擴展了Makropoulos等人（2014）中提出的方法，使用基于厚度的校正和WM-CGM邊界的部分容積校正對皮質帶進行了更細致的分割。Makropoulos等人（2014年）從早產兒到足月兒對不同年齡的新生兒大腦進行了分割。但是，受限于手工分割，因此提出了對早產兒大腦結構的定量評估。Wu et al（2014）從20個成人OASIS模板中將標簽變換到新生兒圖像上。在基于EM的初始組織分割之后，他們使用Wang等人（2012a）提出的標簽融合方法將皮質帶分成62個區域。

b)  圖譜融合技術

Gousias等人（2013）利用了他們手動分割的圖譜（Gousias et al（2012）），并研究了基于圖譜的標簽融合方法或最大概率圖譜對齊的分割方法。標簽融合需要對圖譜進行精確地配準，這在不同年齡之間新生兒大腦上很難實現。

圖7 使用Draw-EM的新生兒MRI的組織分割示例。

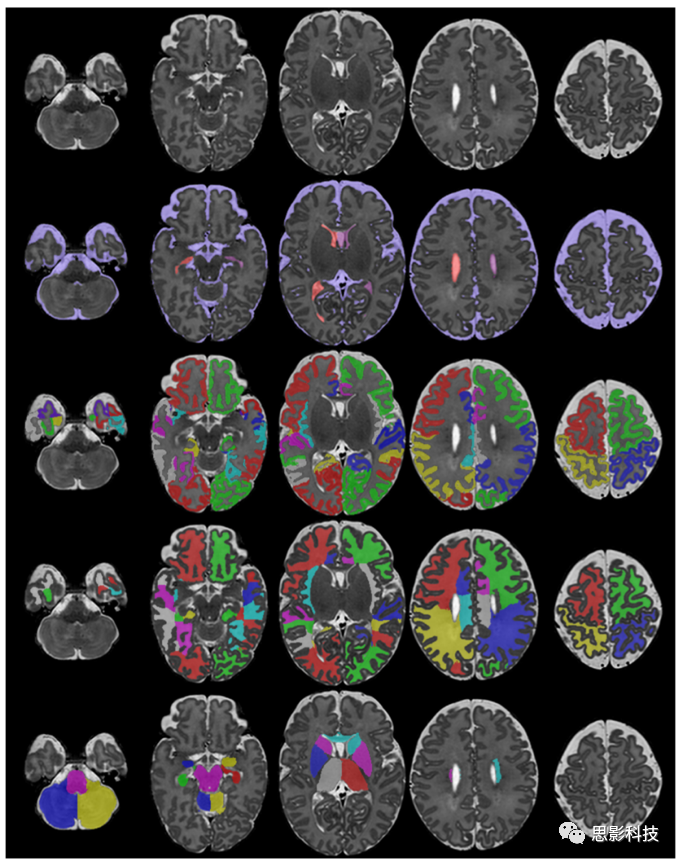

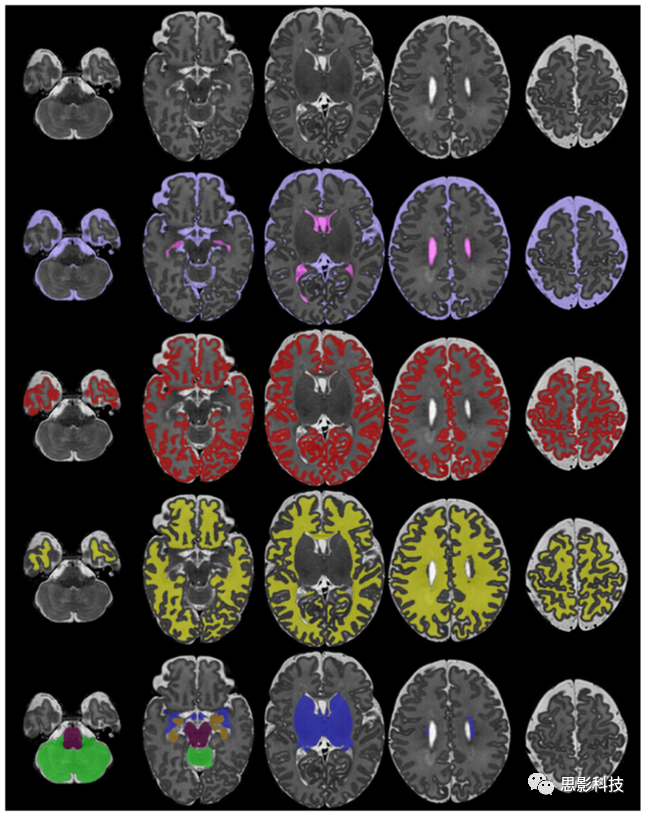

圖8.使用Draw-EM的新生兒MRI結構分割的示例。

9. 評估分割方法

分割方法的準確性是根據作為“金標準”的手工標注進行定量評估。精度通常用重疊測量和/或表面距離測量來估計。胎兒和新生兒文獻中最常用的重疊度量是Dice系數。在兩個分割完全重合的情況下，Dice系數為1，在兩個分割結果沒有重合的情況下，Dice系數為0。有時會報告基于皮層表面的距離度量。一個曲面S’a和S’m之間的平均表面距離，分別由Sa和Sm的分割計算得到，定義為兩個曲面對應點(如最近點)之間的平均距離。因此，計算Hausdorff距離為兩個曲面對應點之間的最大距離（編者注：還有一種常用的度量是基于分割結果的modified-Hausdorff距離，這個距離度量了兩個分割點集的輪廓的相似性）。

由于人工標注的數據量有限，并且圍產期大腦快速發育造成的個體差異，定量評估相對有限。通常以交叉驗證的方式在以手工分割的圖譜作為訓練數據的算法上進行評估，以比較評估自動化算法與人類專家之間的分割差異。此外，有時通過與未用于算法訓練的手共分割數據進行比較來補充定量評估的結果。這些數據可以全部標記，也可以部分標記在選定的切片和/或結構上。由于不同的數據采集參數，不同的手動參考分割以及不同的結構定義和分割的結構數量，對不同的分割技術進行直接比較并不容易。為了解決這個問題并為社區提供最新技術成果，I?gum等人（2015年）在MICCAI 2012上組織了新生兒腦組織分割挑戰賽NeoBrainS12。下一節簡要介紹了這一挑戰賽。

9.1. NeoBrainS12

最近舉行的新生兒腦分割挑戰賽NeoBrainS12，目的是評估提交的新生兒組織分割算法的性能。作為NeoBrainS12挑戰的一部分，研究人員提供了三組不同的T1和T2圖像:在校正年齡為40周時獲得的軸位掃描(第1組)、在校正年齡為30周時獲得的冠狀位掃描(第2組)以及在校正年齡為40周時獲得的冠狀位掃描(第3組)。包括來自第1組和第2組的7例嬰兒的影像數據，以及來自第3組的5例嬰兒的影像數據。人工將大腦MR圖像分為八個區域：皮質灰質（CGM）、無髓白質（WM）、有髓白質（MWM）、腦干、基底節和丘腦（BGT）、小腦、腦脊液和心室。挑戰賽網頁http://neobrains12.isi.uu.nl中描述了比賽的規則。 這個挑戰賽包括兩個階段：挑戰賽之前的一部分和on-site上的一部分。挑戰賽之前的部分中提供了每組3名嬰兒的數據集作為測試數據，而on-site部分則提供了每組2名嬰兒的數據集，沒有進行人工分割。在這些數據集上評估了算法。團隊可以選擇要分割的數據集和組織類型。on-site部分設置了兩個小時的時間范圍。提供每個第1組和第2組的兩個嬰兒的其余數據集作為訓練數據提供，并帶有手工分割。圖9展示了不同方法提交到挑戰賽上的圖示結果。

分別對on-site部分和挑戰賽前部分的分割結果進行了評估。 表4列出了不同技術得到的分割結果與手工分割標準之間的Dice系數。這里應該注意，NeoBrainS12仍然可以提交結果，并且是進行基準測試的重要資源。 自NeoBrainS12挑戰賽結束以來，越來越多的研究根據挑戰賽數據評估了他們的技術。所有的方法在挑戰中都能得到精確的分割結果，不同組織的Dice系數位于0.71到0.95之間。唯一的例外是無法連續分割髓鞘化WM。在大多數情況下，提交的方法之間的結果差異很小。此外，由于是在有限數量的圖像上進行評估（on-site每組兩張圖像，挑戰前部分中每組三張圖像），因此在NeoBrainS12中未評估分割結果精度的顯著性。

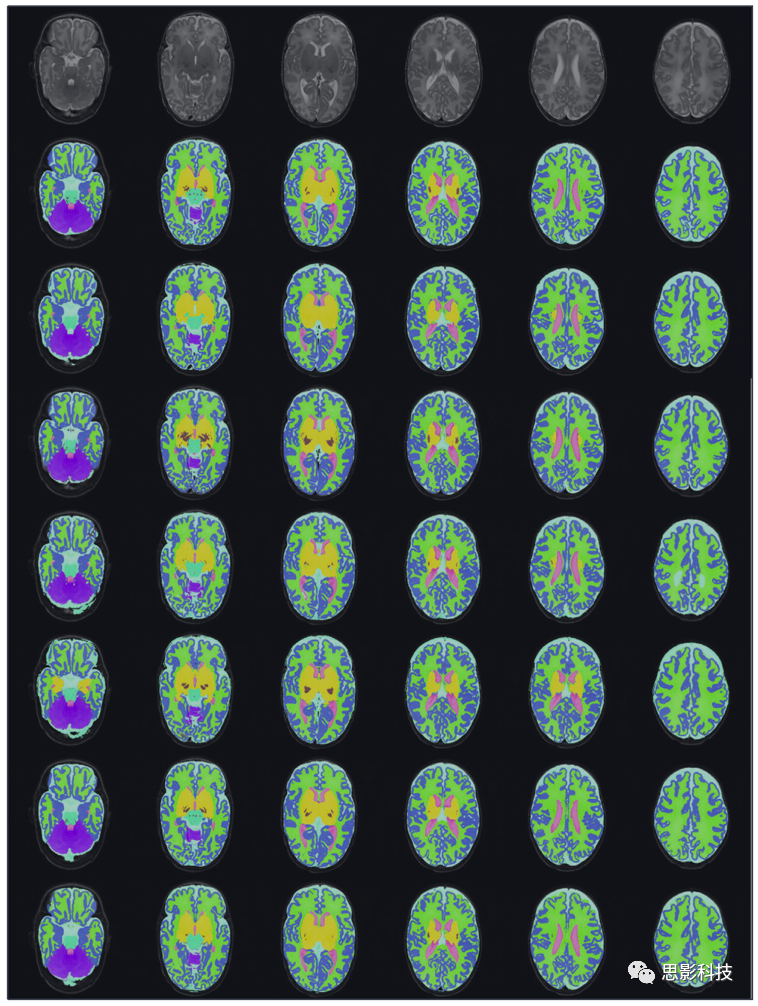

圖9 不同技術提交到NeoBrainS12挑戰賽上的分割示例。從上到下: MR圖像、手動分割、Makropoulos et al (2012b)、Wang et al (2012c)、Melbourne et al (2012)、Wu and Avants (2012)、Srhoj-Egekher et al (2012)、Anbeek et al(2008)。

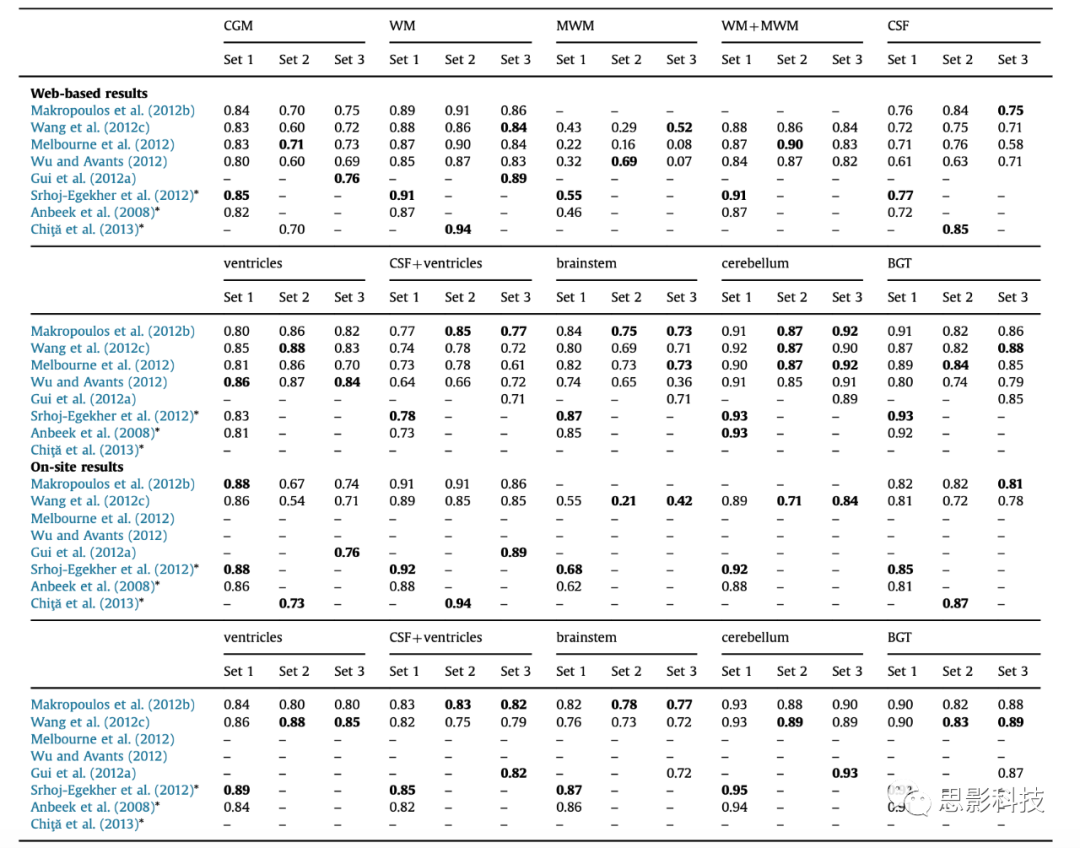

表4 NeoBrainS12挑戰賽基于網絡的結果和現場（on-site）部分的結果（數據來自http://neobrains12.isi.uu.nl）。將提交的分割結果與手工分割結果進行比較計算Dice系數。帶有*的方法是在開發分割方法的期間由可用的測試集的手工分割標簽數據，這些方法沒有放在NeoBrainS12中的排名中。每種組織的最佳結果以粗體標出。
10. 未來的發展方向

隨著人們對圍產期大腦的研究興趣日益增加以及越來越多質量好的數據可以獲取，這允許我們對圍產期大腦進行定量評估。盡管現在的分割技術非常成功，并且以往文獻所報告的分割精度與成人大腦分割精度相似，但是仍然存在一些需要解決的問題。本節介紹圍產期腦分割領域研究的現有挑戰和未來方向。
10.1.圖譜和可用資源

圍產期腦自動分割技術發展的一個約束因素是缺乏手工分割的圖譜。 目前最全面的手工分割標記圖譜由Gousias等人（2012）引入。目前還沒有關于早產期和胎兒大腦的詳細圖譜。這種圖譜特別令人感興趣，因?yàn)樵诖似陂g的大腦結構正在形成和發展。因此，將分割標簽從足月變換到較早時期的方法可能需要對較小腦區進行空間映射，而不是利用觀察到的解剖變異性。胎兒和早產兒的手工分割圖譜將有助于進一步在早期大腦中使用自動分割方法。此外，圖譜的公開可用性對于相關社區開發可用的分割方法至關重要。

腦分割技術在新生兒和胎兒領域應用有限的一個因素是缺乏可用于基準測試的公開數據庫。NeoBrainS12提供了數量有限的手工標記數據，這些數據可用于評估算法在不同組織類型的分割中的準確性。對新生兒大腦和胎兒大腦的更詳細結構進行類似的分割競賽，將可以定量描述不同分割技術之間的差異。此外，使用更大量的甚至未標記的數據也可能有助于提高半監督方法的性能。大多數分割技術中使用的數據有限，部分原因是公開數據數量有限。dHCP是一個正在進行的旨在研究發育中的腦連接組的項目，它將為研究界提供大量的結構和彌散數據。需要建立類似的資源以創建可用于相關方法開發的大型數據庫。最后，開放相關分割軟件的源代碼將允許更快地開發分割工具、大學之間的協作以及不同分割方法之間的比較。
10.2.髓鞘化白質的分割

有髓鞘和無髓鞘白質之間的區分具有重要意義。 新生兒大腦中的髓磷脂含量逐漸增加，并能使大腦中的信號傳導更快。因此，它被認為與大腦的功能成熟有關。與足月兒相比，早產腦與髓鞘減少有關。只有少數研究試圖區分有髓鞘和無髓鞘白質，其中大多數使用NeoBrainS12挑戰賽中的有髓鞘WM數據。此問題可能還與缺少定義這些區域的手動分割圖譜有關，但是無監督技術可能能夠額外輔助這種區分。
10.3.分割方法

深度學習和卷積神經網絡在計算機視覺領域非常流行。他們?yōu)橄嚓P(guān)的計算機視覺問題以及最近的醫學成像問題方面提供了重大改進。在圍產期腦分割領域中，僅在Moeskops（2016）和Rajchl（2016）的工作中中使用了CNN。半監督技術也很少被采用（Dittrich et al，2011）。對成人大腦的研究（Wolz et al，2010）表明，在分割過程中引入未標記的數據會提高分割精度。分割方法的開發另一個重要方向是對病理性大腦進行可靠的分割。胎兒和新生兒時期常見的腦部異常，例如腦室肥大或缺氧缺血性腦疾病，會嚴重影響已開發技術的性能。（編者注：深度學習除了在腦分割領域應用很廣之外，在腦圖像配準、皮層拓?fù)湫Ｕ?、去噪、去偽影頭動等等方面都有很廣泛的應用）
10.4.自動化分割的質量控制

自動分割方法不可能一直都完全準確。一個重要的研究方向是直接從每個分割結果中提供可靠性估計。可以開發事后解決方案以自動地對方法的分割質量進行評分，例如 基于不同分割結果之間的一致性。這將有助于識別分割方法存在的問題，并在大型臨床研究中識別分割不準確的案例。
10.5.臨床研究中的應用

分割的最重要目標是幫助新生兒和胎兒進行相關病理的檢測和表征。使用分割技術得出的定量測量結果有可能增進對新生兒大腦疾病的了解，例如缺氧缺血性腦病、腦梗塞、腦室白細胞軟化、出血和病變以及胎兒大腦的腦室肥大、皮質發育畸形。利用分割技術對正常發育中的大腦和不同病理學的定量體積測量，對于定義正常位點和識別異常標記至關重要。可以把大型數據庫的公開資源用作臨床研究的參考，并促進在臨床實踐中使用自動分割技術。此外，詳細結構的DTI和fMRI測量可用于進一步擴展此資源。 盡管進行此類分析的前提是需要開發健壯的方法以及相關方法的質量控制流程。
10.6.從新生兒過渡到成人

還需要細致劃分的大腦結構，從而將新生兒大腦、胎兒大腦到成年期大腦的結構發育聯系起來。Alexander等人（2016）構建的圖譜為在新生兒期大腦和成年期大腦之間建立這種聯系提供了重要資源。Alexander等人（2016）根據Desikan Killiany協議（Desikan et al，2006）描繪了新生兒大腦中的皮質結構，該協議通常用于成年大腦的皮層劃分的研究。此外，de Macedo Rodrigues等人（2015）的圖譜將2歲以下的新生兒大腦和嬰兒大腦分割成32個區域，從而可以將嬰兒期的腦發育聯通起來。Shi等人（2010）和Wang等人（2012b）開發縱向分割方法對于在不同的時間點一致地分割結構很重要。在此應注意，等強度階段（約6-8個月）獲得的嬰兒大腦MRI分割特別具有挑戰性，因?yàn)檫@個時期的WM和CGM強度分布具有很明顯的重疊。解決此問題的方法很有限。
11. 總結

隨著能夠獲得更好質量的圖像并且越來越多人關注胎兒和新生兒發育，胎兒和新生兒大腦的分割越來越引起人們的興趣。在這篇綜述文章中，作者調查了與胎兒和新生兒大腦MRI分割相關的文獻。作者首先介紹了腦分割領域（尤其是圍產期大腦）面臨的困難。因此介紹了用作先驗知識的腦圖譜。接下來是對圖像采集和圖像預處理技術的簡要說明，這些技術在分割之前用于減少由于運動、噪聲和強度不均勻而導致的圖像偽影。他們根據目標人群、分割任務和方法類型對不同的分割方法進行了描述。他們提出了用于評估分割質量的評估指標，并介紹了NeoBrainS12（一種新生兒腦分割挑戰賽），它經常被用作新生兒組織分割方法的基準。最后，介紹了該領域尚存的挑戰和未來可能的方向。由于缺乏數據，相關方法的開發仍然存在困難。但是，隨著圍產期大腦數據資源的累計，預計在不久的將來將克服這些問題。未來的方法應該對處于發育中的大腦或者存在病理特征的大腦的分割具有魯棒性。 這將允許對病理病例進行細致的研究，并有可能允許在臨床實踐中使用自動分割方法。 一句話總結：本文結合圍產期胎兒、新生兒MRI所面臨的挑戰（偽跡多、信號差、個體差異大等），從圖譜到腦組織提取到分割，比較全面地綜述了現有的圍產期腦影像分割算法，在方法學上比較有借鑒意義。
